Màn hình Led dán kính trong suốt hay còn gọi là màn hình Led Film là dòng màn hình Led trong suốt được thiết kế để dán trực tiếp lên các bề mặt kính, bao gồm cả kính cong như tường kính, lan can, cầu thang…Biến tấm tường kính của bạn trở thành một màn hình Led lớn siêu đẹp hiện thị các thông tin, hình ảnh, video mà mình muốn. Với độ trong suốt vượt trội, khả năng uốn cong linh hoạt theo nhiều hướng và thiết kế siêu mỏng, sản phẩm này mang đến giải pháp hiển thị độc đáo, sáng tạo, và phù hợp với nhiều không gian kiến trúc cũng như nhu cầu quảng cáo. Chi tiết sản phẩm được trình bày dưới đây.
Các Tên Gọi Khác Của Màn Hình LED Dán Kính
Tùy vào thị trường và cách tiếp cận công nghệ, màn hình LED dán kính được gọi với nhiều tên khác nhau:
Tiếng Việt:
- Màn hình LED dán kính
- Màn hình LED trong suốt dán kính
- Màn hình LED film dán kính
- Màn hình LED kính dán
- Màn hình led dẻo dán kính …
Tiếng Anh:
- Transparent LED film display
- LED adhesive film display
- LED Film Screen
- Transparent glass film display
- LED screen window film
- LED see-through film screen
- Flexible Transparent LED Screen
- Flexible LED Film Display
Dù tên gọi có khác nhau, điểm chung vẫn là công nghệ trình chiếu LED ứng dụng lớp film trong suốt, có thể dán trực tiếp lên kính.
Các tính năng sản phẩm màn hình Led dán kính
- LED tiên tiến: Tích hợp đèn và trình điều khiển, R&D độc lập, độ tin cậy cao, thiết bị LED mini, dẫn đầu ngành.
- Độ trong suốt cao: Độ truyền sáng hơn 90%.
- Dễ dàng lắp đặt: Không cần kết cấu thép, chỉ cần dán phim nhẹ và kết nối tín hiệu nguồn điện.
- Phiên bản AB tương thích: Đạt được hình ảnh tối ưu.
- Linh hoạt: Có thể uốn cong linh hoạt, hoàn toàn phù hợp với mọi bề mặt.
- Nhẹ và mỏng: Độ dày chỉ 2.0mm, trọng lượng chỉ 5kg/m².
- Chống tia UV: Không bị ố vàng trong 5–10 năm.
- Chống cháy: Chống cháy cấp độ V1.
Hình ảnh sản phẩm
Hiển thị phẳng: Hình ảnh sống động với tấm nền siêu trong suốt.
Chi tiết: Nghiên cứu và phát triển độc lập.
Tính linh hoạt: Phá vỡ ranh giới và mở rộng khả năng ứng dụng.
Những dòng màn hình Led dán kính hiện nay
Màn hình Led trong suốt dán kính có 3 dòng phổ biến hiện nay đáp ứng các nhu cầu hiện nay bao gồm:
- O-Series dòng sản phẩm module tiêu chuẩn hiện nay
- I-Series dòng sản phẩm module cho dự án
- S-Series dòng sản phẩm module cầm tay di động
Bảng Thông Số Kỹ Thuật Sản Phẩm màn hinh Led Film O-Series và I-Series
| Mẫu sản phẩm | P5 | P6.25 | P8 | P10 | P15 | P20 |
|---|---|---|---|---|---|---|
| Kích thước module (mm) | 320*1000 | 400*1000 | 400*1000 | 400*1000 | 390*990 | 1000*400 |
| Đèn LED | REE:1313 | REE:1313 | REE:1313 | REE:1313 | REE:2121 | REE:2121 |
| Độ sáng (cd/m²) | 2500 | 2000/4000 | 2000/4000 | 2000/4000 | 2000/4000 | 2000/4000 |
| Cấu tạo điểm ảnh | R1G1B1 | R1G1B1 | R1G1B1 | R1G1B1 | R1G1B1 | R1G1B1 |
| Khoảng cách điểm ảnh (mm) | 5*5 | 6.25*6.25 | 8*8 | 10*10 | 15*15 | 20*20 |
| Số điểm ảnh/module | 200*64=12800 | 160*64=10240 | 125*50=6250 | 100*40=4000 | 66*26=1716 | 50*20=1000 |
| Số điểm ảnh/m² | 40000 | 25600 | 15625 | 10000 | 4356 | 2500 |
| Độ xuyên sáng | 90% | 92% | 92% | 94% | 94% | 95% |
| Góc nhìn (°) | 160 | 160 | 160 | 160 | 160 | 160 |
| Điện áp đầu vào | AC100-240V 50/60Hz | AC100-240V 50/60Hz | AC100-240V 50/60Hz | AC100-240V 50/60Hz | AC100-240V 50/60Hz | AC100-240V 50/60Hz |
| Công suất đỉnh | 600W/m² | 600W/m² | 600W/m² | 600W/m² | 600W/m² | 600W/m² |
| Công suất trung bình | 200W/m² | 200W/m² | 200W/m² | 200W/m² | 200W/m² | 200W/m² |
| Môi trường làm việc | Nhiệt độ -20~55°C, Độ ẩm 10-90% | Nhiệt độ -20~55°C, Độ ẩm 10-90% | Nhiệt độ -20~55°C, Độ ẩm 10-90% | Nhiệt độ -20~55°C, Độ ẩm 10-90% | Nhiệt độ -20~55°C, Độ ẩm 10-90% | Nhiệt độ -20~55°C, Độ ẩm 10-90% |
| Trọng lượng | 1.3kg | 1.3kg | 1.3kg | 1.3kg | 1.3kg | 1.3kg |
| Độ dày | 2.0mm | 2.0mm | 2.0mm | 2.0mm | 2.0mm | 2.0mm |
| Chế độ điều khiển | Trạng thái tĩnh | Trạng thái tĩnh | Trạng thái tĩnh | Trạng thái tĩnh | Trạng thái tĩnh | Trạng thái tĩnh |
| Hệ thống điều khiển | Nova/Colorlight | Nova/Colorlight | Nova/Colorlight | Nova/Colorlight | Nova/Colorlight | Nova/Colorlight |
| Tuổi thọ điển hình | 100000H | 100000H | 100000H | 100000H | 100000H | 100000H |
| Mức xám | 16bit | 16bit | 16bit | 16bit | 16bit | 16bit |
| Tần số làm mới | 3840Hz | 3840Hz | 3840Hz | 3840Hz | 3840Hz | 3840Hz |

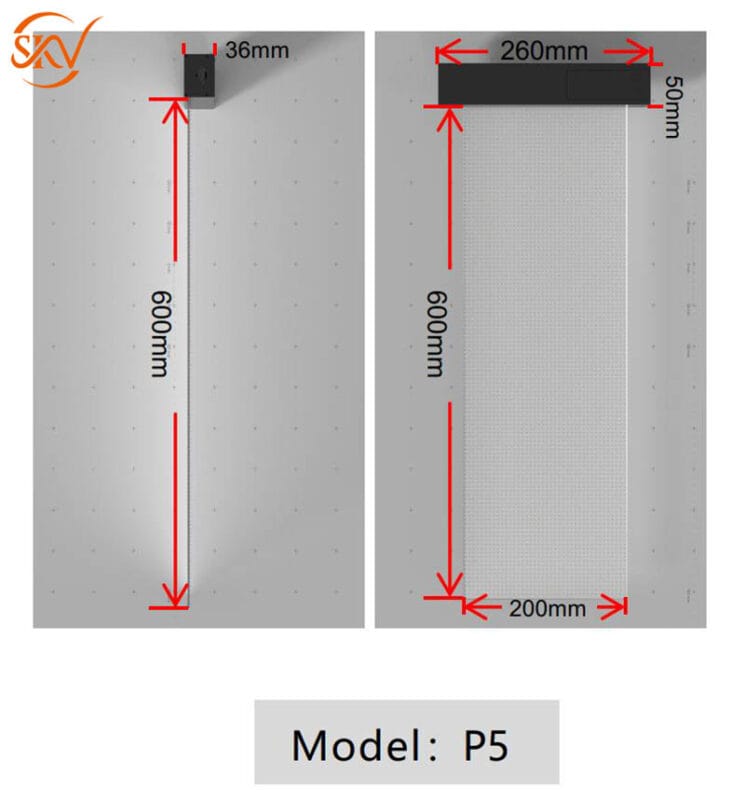

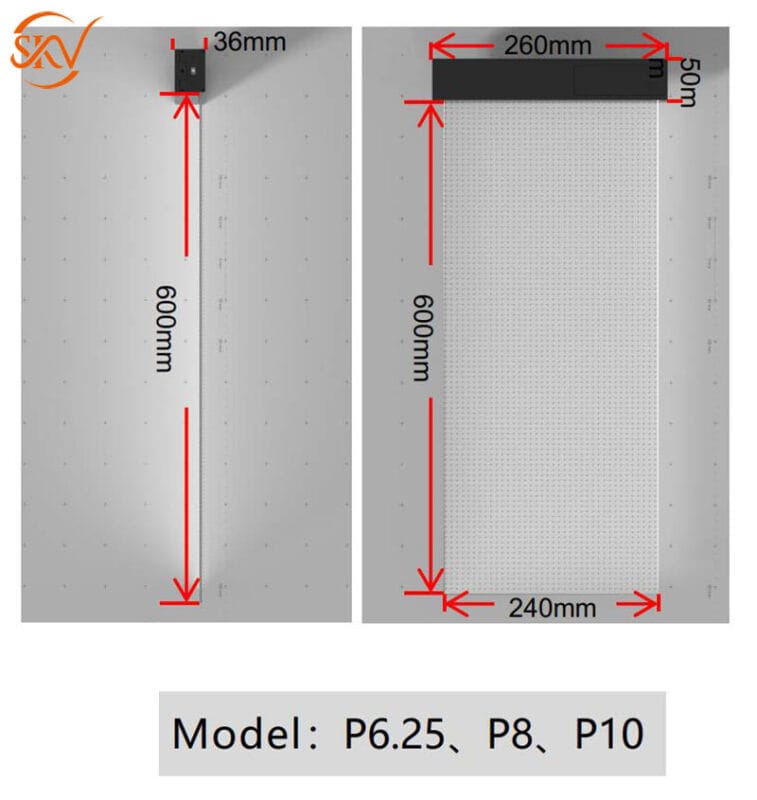

Bảng Thông Số Kỹ Thuật – Dòng Sản Phẩm S-Series Cầm Tay
| Mẫu sản phẩm | P5 | P6.25 | P8 | P10 |
|---|---|---|---|---|
| Kích thước module (mm) | 600*200 | 600*237 | 600*240 | 600*240 |
| Đèn LED | REE:1313 | REE:1313 | REE:1313 | REE:1313 |
| Độ sáng (cd/m²) | 1500 | 1500 | 1500 | 1500 |
| Cấu tạo điểm ảnh | R1G1B1 | R1G1B1 | R1G1B1 | R1G1B1 |
| Khoảng cách điểm ảnh (mm) | 5*5 | 6.25*6.25 | 8*8 | 10*10 |
| Số điểm ảnh/module | 120*40=4800 | 96*38=3648 | 75*30=2250 | 60*24=1440 |
| Số điểm ảnh/m² | 40000 | 25600 | 15625 | 10000 |
| Độ xuyên sáng | 93% | 95% | 97% | 98% |
| Góc nhìn (°) | 160 | 160 | 160 | 160 |
| Điện áp đầu vào | DC 5V | DC 5V | DC 5V | DC 5V |
| Công suất đỉnh | 340W/m² | 200W/m² | 130W/m² | 85W/m² |
| Công suất trung bình | 170W/m² | 100W/m² | 65W/m² | 42W/m² |
| Môi trường làm việc | Nhiệt độ -20~55°C, Độ ẩm 10-90% | Nhiệt độ -20~55°C, Độ ẩm 10-90% | Nhiệt độ -20~55°C, Độ ẩm 10-90% | Nhiệt độ -20~55°C, Độ ẩm 10-90% |
| Trọng lượng module | 0.7kg | 0.7kg | 0.7kg | 0.7kg |
| Độ dày | 2.0mm | 2.0mm | 2.0mm | 2.0mm |
| Chế độ điều khiển | Trạng thái tĩnh | Trạng thái tĩnh | Trạng thái tĩnh | Trạng thái tĩnh |
| Hệ thống điều khiển | Onbon | Onbon | Onbon | Onbon |
| Tuổi thọ điển hình | 100000H | 100000H | 100000H | 100000H |
| Mức xám | 16bit | 16bit | 16bit | 16bit |
| Tần số làm mới | 3840Hz | 3840Hz | 3840Hz | 3840Hz |
| Phương pháp đóng gói | (D) 710mm x (R) 300mm x (C) 110mm | (D) 710mm x (R) 300mm x (C) 110mm | (D) 710mm x (R) 300mm x (C) 110mm | (D) 710mm x (R) 300mm x (C) 110mm |
| Tổng trọng lượng (Module + Đóng gói) | 2kg | 2kg | 2kg | 2kg |
Cấu tạo của màn hình hình Led dán kính
Cấu tạo của màn hình Led dán kính gồm 4 lớp sau đây:
- Release film (Lớp màng bảo vệ): Đây là lớp bên ngoài cùng, có vai trò bảo vệ các lớp bên trong khỏi bụi bẩn và trầy xước trong quá trình vận chuyển và lắp đặt. Lớp này sẽ được gỡ bỏ khi màn hình được sử dụng.
- Adhesive layer (Lớp keo dính): Lớp keo đặc biệt giúp màn hình LED bám chặt vào bề mặt kính hoặc các bề mặt khác. Lớp này có độ trong suốt cao, đảm bảo không ảnh hưởng đến hình ảnh hoặc ánh sáng từ màn hình LED.
- LED circuit (Mạch LED): Lớp này chứa các mạch LED siêu mỏng, là bộ phận chính tạo ra ánh sáng và hình ảnh của màn hình. Đây là thành phần hoạt động chính của màn hình.
- Substrate (Lớp nền): Lớp nền cung cấp độ cứng cáp và cấu trúc cho toàn bộ màn hình. Nó có thể được làm từ vật liệu trong suốt để phù hợp với yêu cầu dán trên kính mà không ảnh hưởng đến tầm nhìn.
Nhờ cấu tạo này, màn hình LED dán kính vừa giữ được tính thẩm mỹ cao vừa đảm bảo hiệu suất chiếu sáng tốt.
Mini LED
Model No: REE1313/1515/2121
- Tích hợp ánh sáng và điều khiển
- Nghiên cứu và phát triển độc lập
- Độ tin cậy cao
- Dẫn đầu trong ngành
Tính năng nổi bật:
Tiếp tục hoạt động khi xảy ra ngắt mạch (Breakpoint continuation): Đảm bảo hệ thống hoạt động liên tục mà không bị gián đoạn.
Hiển thị thang độ xám cao (True 16bit):
- Kênh RGB áp dụng điều chỉnh dòng điện tuyến tính 32 cấp, đảm bảo khả năng hiển thị mức xám thực sự 16-bit ở bất kỳ mức dòng điện nào.
- Phù hợp với các yêu cầu về dòng điện cho môi trường trong nhà, bán ngoài trời và ngoài trời.
Lắp đặt dễ dàng
Không cần cấu trúc thép: Chỉ cần dán trực tiếp tấm LED lên bề mặt hiện có và kết nối tín hiệu nguồn.
Tấm màn hình Led Film có sẵn keo:
- Tấm màn hình LED có sẵn độ bám dính, có thể gắn trực tiếp lên bề mặt kính.
- Keo có lực hấp phụ mạnh mẽ.
- Nhờ vào các đặc tính tự nhiên của keo, độ bám dính sẽ tăng theo thời gian.
Độ trong suốt cao
Lưới mạch vô hình: Độ trong suốt siêu cao, với tỷ lệ truyền sáng hơn 90%.
| Model | P5 | P6.25 | P8 | P10 | P15 | P20 |
|---|---|---|---|---|---|---|
| Độ trong suốt | 90% | 92% | 92% | 94% | 94% | 95 |
- Đèn Mini LED được tích hợp với bộ điều khiển ánh sáng, giúp đạt được độ trong suốt siêu cao.
- Sử dụng lưới mạch vô hình để cải thiện khả năng truyền sáng.
Linh hoạt
★ Phù hợp với mọi bề mặt
Nhẹ và Mỏng
Độ dày: 2.0mm
Trọng lượng: 1.3KG
Khả năng chống cháy và chống tia UV
- Chống cháy đạt cấp V1.
- Kháng tia UV, không bị ố vàng trong hơn 5 năm.

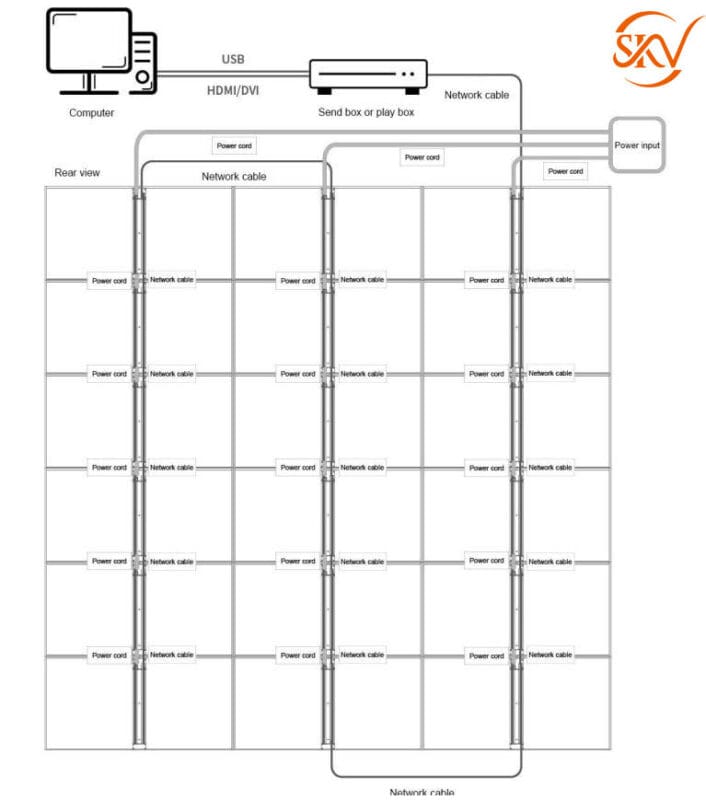

Sơ đồ lắp đặt và sơ đồ đấu nối
(Cấu hình đồng bộ và không đồng bộ)
- Sơ đồ lắp đặt: Hiển thị cách bố trí và lắp đặt các thành phần màn hình LED lên bề mặt.
- Sơ đồ đấu nối: Bao gồm kết nối dây nguồn và dây tín hiệu để hỗ trợ cả cấu hình đồng bộ (synchronous) và không đồng bộ (asynchronous).
Ứng dụng của màn hình Led dán kính
Kịch bản ứng dụng – Cửa hàng bán lẻ
Màn hình LED trong suốt là một công nghệ hiển thị mới với độ trong suốt cao, màu sắc sống động và độ sáng cao. Trong các cửa hàng, màn hình LED trong suốt có thể được áp dụng cho cửa kính của cửa hàng để thu hút sự chú ý của khách hàng và nâng cao hình ảnh thương hiệu của cửa hàng. Chúng tôi đề xuất một giải pháp màn hình LED trong suốt cho ứng dụng cửa kính cửa hàng. Giải pháp này sử dụng màn hình LED trong suốt được lắp đặt trên cửa kính của cửa hàng, giúp cửa hàng hiển thị thông tin quảng cáo và thu hút sự chú ý của khách hàng mà không chiếm quá nhiều diện tích không gian.
Kịch bản ứng dụng của giải pháp này bao gồm các khía cạnh sau:
- Hiển thị sản phẩm cửa hàng: Màn hình LED trong suốt có thể được sử dụng để hiển thị thông tin sản phẩm và thông tin khuyến mãi của cửa hàng, nhằm thu hút sự chú ý của khách hàng.
- Quảng bá thương hiệu: Cửa hàng có thể sử dụng màn hình LED trong suốt dẻo để quảng bá hình ảnh và văn hóa thương hiệu, nâng cao ảnh hưởng của thương hiệu.
- Khuyến mãi sự kiện: Cửa hàng có thể sử dụng màn LED trong suốt dán kính để quảng bá các hoạt động khác nhau, chẳng hạn như ra mắt sản phẩm mới và các chương trình giảm giá.
Bên cạnh đó, giải pháp này có thể cập nhật thông tin theo thời gian thực, nâng cao tính kịp thời của thông tin cửa hàng, đồng thời cải thiện đáng kể tính thẩm mỹ và hình ảnh thương hiệu của cửa hàng, giúp cửa hàng trở nên thu hút và hiện đại hơn.

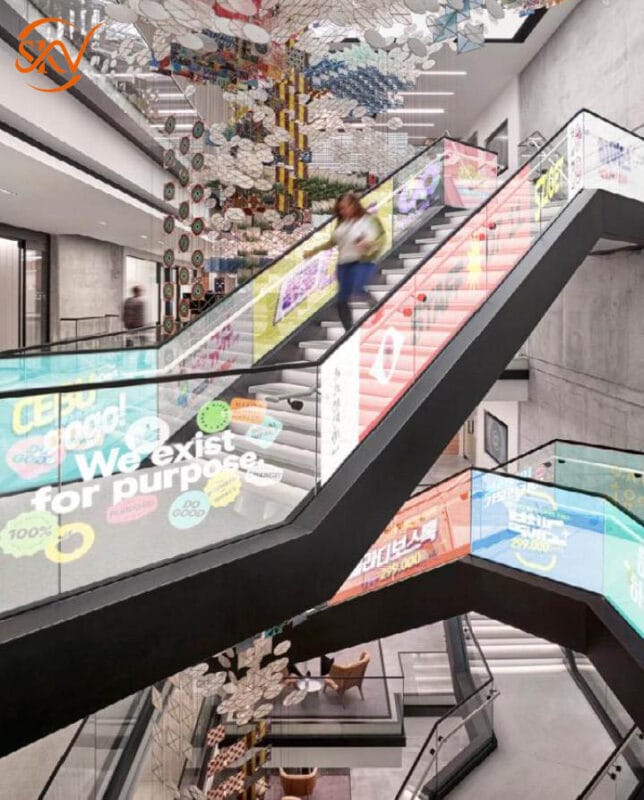

Kịch bản ứng dụng – Lan can kính
Trong các trung tâm thương mại, màn hình LED dẻo dán kính trong suốt có thể được áp dụng cho các lan can kính của trung tâm thương mại để thu hút sự chú ý của khách hàng và nâng cao hình ảnh thương hiệu. Chúng tôi đề xuất một giải pháp ứng dụng màn hình LED trong suốt trên lan can kính của trung tâm thương mại. Giải pháp này sử dụng màn hình LED trong suốt dán kính lắp đặt trên lan can kính để hiển thị thông điệp quảng cáo và thu hút sự chú ý của khách hàng mà không chiếm quá nhiều diện tích không gian.
Kịch bản ứng dụng của giải pháp này bao gồm các khía cạnh sau:
- Quảng bá sự kiện: Các trung tâm thương mại có thể sử dụng màn hình LED trong suốt để quảng bá các hoạt động khác nhau, chẳng hạn như ra mắt sản phẩm mới, trưng bày thương hiệu, v.v.
- Quảng cáo trung tâm thương mại: Màn hình LED trong suốt có thể được sử dụng để hiển thị thông tin quảng cáo của trung tâm thương mại, bao gồm các chương trình khuyến mãi mới nhất, quảng bá thương hiệu, v.v.
- Hướng dẫn điều hướng: Các trung tâm thương mại có thể hiển thị bản đồ và thông tin liên quan của trung tâm thương mại trên màn hình LED trong suốt để giúp khách hàng dễ dàng điều hướng và tham quan.
Kịch bản ứng dụng – Thang cuốn kính
Trong thang cuốn, màn hình LED dẻo dán kính có thể được sử dụng để hiển thị nhiều loại thông tin và quảng cáo, giúp hành khách dễ dàng nắm bắt thông tin về thang cuốn và nhận được những thông tin hữu ích trong khi sử dụng thang cuốn. Chúng tôi đề xuất một giải pháp ứng dụng màn hình LED trong suốt trong thang cuốn. Màn hình LED dán kính trong suốt được lắp đặt trên tay vịn của thang cuốn, giúp hành khách tiếp nhận thông tin hữu ích mà không làm ảnh hưởng đến độ trong suốt của thang cuốn.
Kịch bản ứng dụng của giải pháp này bao gồm các khía cạnh sau:
- Hiển thị trạng thái vận hành của thang cuốn: Màn hình LED trong suốt dán kính có thể được sử dụng để hiển thị trạng thái vận hành của thang cuốn, chẳng hạn như tốc độ vận hành, tầng hiện tại, tầng dừng và các thông tin khác.
- Hiển thị quảng cáo: Màn hình LED film có thể được sử dụng để phát sóng quảng cáo, chẳng hạn như quảng cáo của các doanh nghiệp ở tầng mà thang cuốn đang đi qua hoặc các quảng cáo phúc lợi xã hội liên quan, v.v.
- Hiển thị thông tin khác: Màn hình LED trong suốt dán kính cũng có thể được sử dụng để hiển thị các thông tin khác, chẳng hạn như dự báo thời tiết, đồng hồ, v.v.
