Matrix Led 8×8: Cẩm nang toàn diện từ A đến Z

Trong thế giới điện tử hiện đại, các bảng hiển thị LED đang ngày càng trở nên phổ biến và hữu ích trong nhiều ứng dụng khác nhau, từ biển báo giao thông, hiển thị thông tin công cộng đến các dự án DIY và nghệ thuật kỹ thuật số. Một trong những loại bảng hiển thị được ưa chuộng nhất là Matrix LED 8×8. Với cấu trúc gồm 64 điểm sáng (LED) xếp thành một ma trận 8 hàng và 8 cột, Matrix LED 8×8 mang đến khả năng hiển thị đa dạng và sáng tạo.

Bài viết này. SKV sẽ cung cấp cho bạn một cẩm nang toàn diện về Matrix LED 8×8, từ định nghĩa, cấu tạo, đặc điểm, ứng dụng, các phần mềm điều khiển led ma trận, cũng như điểm danh các loại ma trận led 8×8 được sử dụng nhiều nhất hiện nay để bạn có thể hiểu sâu sắc hơn về dòng sản phẩm này và khai thác tối đa tiềm năng từ chúng.

Led matrix 8×8 là gì?

Matrix LED 8×8 là một bảng hiển thị gồm 64 đèn LED (Light Emitting Diodes) được xếp thành một ma trận với 8 hàng và 8 cột. Mỗi bóng LED có thể được điều khiển riêng biệt, tạo ra khả năng hiển thị hình ảnh, chữ viết, ký hiệu và thậm chí cả video động với độ phân giải thấp.

Đặc tính ma trận led matrix 8×8 bao gồm:

  • Ma trận LED 8×8 có thể hoạt động với các thiết bị ở điện áp thấp.
  • Bất kỳ văn bản hoặc hình ảnh nào cũng có thể vẽ được trên ma trận.
  • Ma trận phân cực thuận với điện áp từ 1.5 đến 2V.
  • Ma trận có thể được thiết kế bằng các đèn LED mà không có bất kỳ yêu cầu đặc biệt nào.
  • Lập trình có thể phức tạp đối với một số nhà phát triển. Nhưng có 1 bộ điều khiển giúp đơn giản hóa việc lập trình.
  • Có thể thực hiện thao tác hiển thị như scrolling, blinking và nhiều mẫu hiển thị trên ma trận.

Cấu tạo và cách thức hoạt động của led matrix 8×8

Module led matrix 8×8 có 64 bóng LED sắp xếp thành 8 hàng và 8 cột, mỗi bóng LED trong Matrix Led 8×8 có hai chân: cực dương và cực âm. Cực dương LED này nối với cực dương LED kia trong 1 hàng, cực âm của LED này lại nối với cực âm của LED kia thành 8 cột như nhau. Vật liệu nối LED là dây đồng trần dẫn điện tốt, tạo nên một bảng led vuông ma trận có khả năng hiển thị các ký tự, hình ảnh, hoặc hoạt ảnh đơn giản.

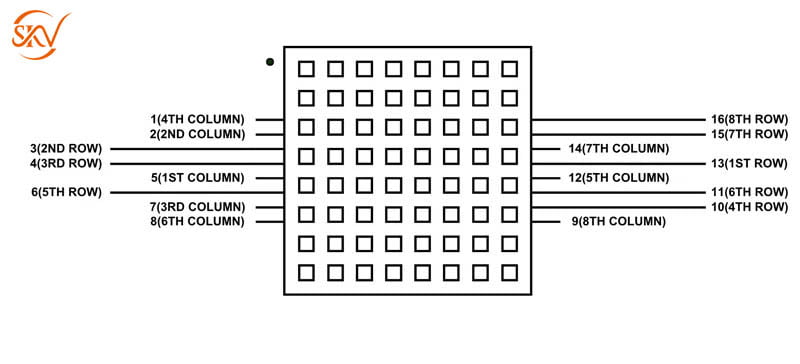

Sơ đồ chân led matrix 8×8 được biểu thị như sau:

Cấu Tạo Và Cách Thức Hoạt Động Của Led Matrix 8X8
Cấu tạo và cách thức hoạt động của led matrix 8×8

Để bật sáng một bóng LED, bạn cần cung cấp dòng điện cho nó bằng cách kết nối cực dương của bóng LED với nguồn điện và cực âm với đất. Ngược lại, để tắt một bóng LED, bạn cần ngắt kết nối nó với nguồn điện. Bật nguồn cho một hàng và một cột sẽ chỉ bật một đèn LED duy nhất. Bằng cách bật hoặc tắt các bóng LED tương ứng, bạn có thể tạo ra hình ảnh, chữ viết hoặc ký hiệu trên màn hình led ma trận 8×8. Để hiển thị video động, bạn cần thay đổi trạng thái của các bóng LED liên tục theo thời gian.

Việc điều khiển trạng thái bật/tắt của từng bóng LED được thực hiện bằng các vi điều khiển như Arduino, Raspberry Pi, v.v. Vi điều khiển sẽ gửi tín hiệu đến các chân điều khiển của Matrix Led 8×8, từ đó bật hoặc tắt các bóng LED tương ứng.

Top 5 dòng Led Matrix 8×8 phổ biến hiện nay

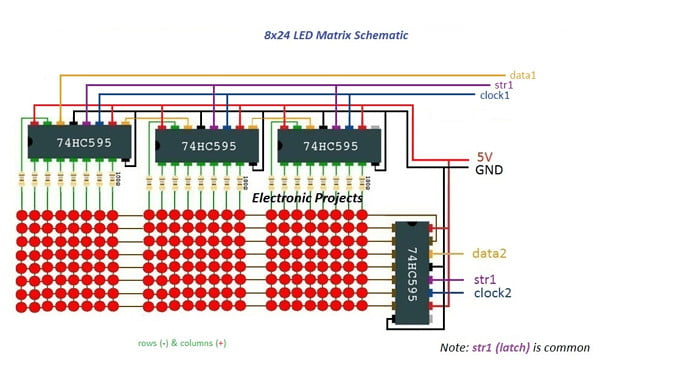

Led Matrix 8×8 74HC595

  • Led Matrix 8×8 74HC595 sử dụng 3 chip 74HC595 để điều khiển 64 bóng LED đơn sắc (đỏ, xanh lá, vàng, xanh dương).
  • Cấu tạo đơn giản, dễ dàng lắp ráp và sử dụng.
  • Thích hợp cho các ứng dụng hiển thị đơn giản như chữ, số, hình ảnh.
  • Giá thành rẻ.
  • Tuy nhiên, khả năng hiển thị hình ảnh phức tạp và tốc độ hiển thị không cao.Led matrix 8×8 74HC595

Led Matrix 8X8 4

LED matrix 8×8 MAX7219

  • Ma trận led 8×8 MAX7219 sử dụng chip MAX7219 để điều khiển 64 bóng LED đơn sắc (đỏ, xanh lá, vàng, xanh dương).
  • Dễ dàng điều khiển bằng Arduino hoặc các bo mạch vi điều khiển khác.
  • Thích hợp cho các ứng dụng hiển thị chữ, số, hình ảnh, hiệu ứng động.
  • Giá thành rẻ.
  • Khả năng hiển thị hình ảnh phức tạp tốt hơn so với 74HC595, tốc độ hiển thị nhanh hơn.

Led Matrix 8X8 3

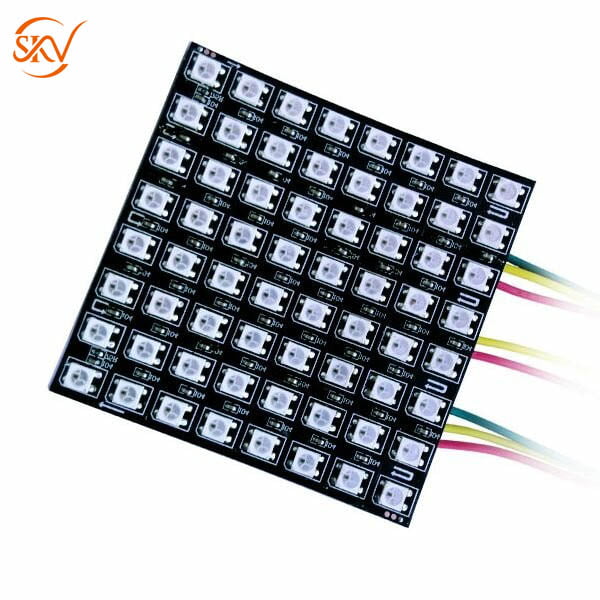

LED matrix 8×8 WS2812

  • Matrix Led 8×8 WS2812 sử dụng chip WS2812B để điều khiển 64 bóng LED RGB đa sắc.
  • Mỗi bóng LED được tích hợp bộ điều khiển riêng, cho phép điều khiển từng bóng LED độc lập.
  • Thích hợp cho các ứng dụng cần hiển thị hình ảnh, video phức tạp với nhiều màu sắc.
  • Giá thành cao hơn so với MAX7219.

Led Matrix 8X8 2

LED Matrix 8×8 1388A

  • LED Matrix 8×8 1388A sử dụng chip 1388A để điều khiển 64 bóng LED đơn sắc (đỏ, xanh lá, vàng, xanh dương).
  • Kích thước nhỏ gọn (25x25mm), phù hợp cho các ứng dụng cần tiết kiệm diện tích.
  • Góc nhìn rộng, dễ dàng quan sát từ nhiều hướng.
  • Giá thành rẻ.
  • Tuy nhiên, khả năng hiển thị hình ảnh phức tạp không cao.

Led Matrix 8X8 1

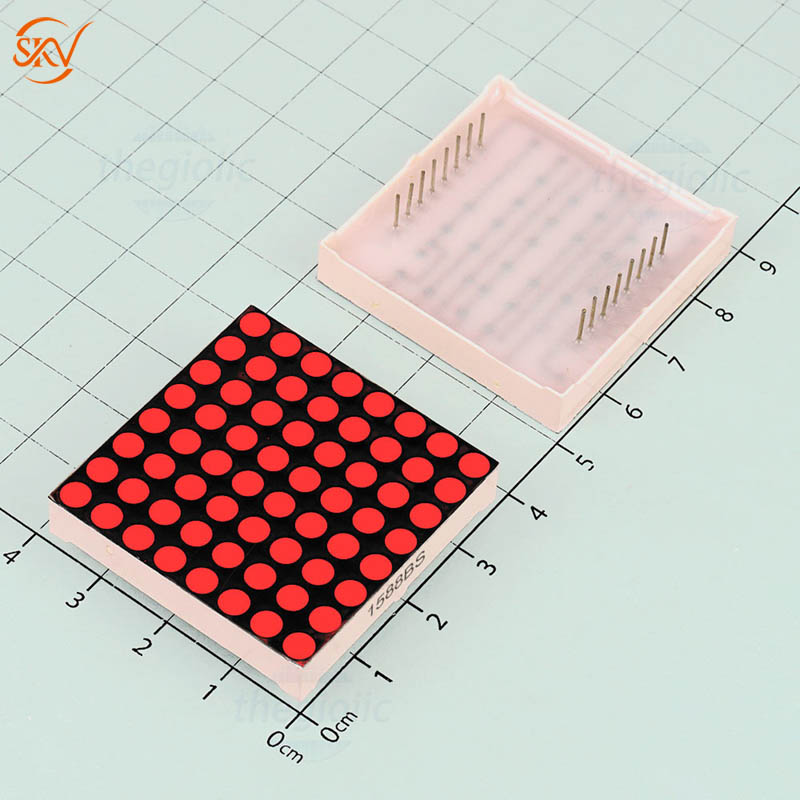

LED Matrix 8×8 1588BS

  • LED matrix 8×8 1588BS sử dụng chip 1588BS để điều khiển 64 bóng LED đơn sắc (đỏ).
  • Độ sáng cao, thích hợp sử dụng ngoài trời hoặc nơi có ánh sáng mạnh.
  • Chịu nước, chống bụi, có thể sử dụng trong môi trường khắc nghiệt.
  • Giá thành cao nhất trong các loại.

Led Matrix 8X8

Phần mềm điều khiển led matrix qua điện thoại và máy tính

Có nhiều phần mềm khác nhau có thể sử dụng để điều khiển LED Matrix qua điện thoại và máy tính. Dưới đây là một số phần mềm phổ biến được nhiều người lựa chọn :

Phần mềm LED Art:

Ứng dụng di động: Miễn phí cho Android và iOS.

Hỗ trợ: Các loại LED Matrix sử dụng chip HD, WS2812B, SPI.

Tính năng:

  • Hiển thị văn bản, hình ảnh, video, hiệu ứng động.
  • Chỉnh sửa nội dung trực tiếp trên ứng dụng.
  • Điều khiển nhiều LED Matrix cùng lúc.
  • Chia sẻ nội dung với người khác.

Phần Mềm LedMatrixController:

Phần mềm máy tính: Miễn phí cho Windows, macOS và Linux.

Hỗ trợ: Các loại LED Matrix sử dụng chip WS2812B, NeoPixel.

Tính năng:

  • Hiển thị văn bản, hình ảnh, video, hiệu ứng động.
  • Lập trình các hiệu ứng LED phức tạp.
  • Điều khiển nhiều LED Matrix cùng lúc.
  • Tương thích với nhiều ngôn ngữ lập trình.

Phần mềm Max7219 LED Matrix:

Ứng dụng di động: Miễn phí cho Android.

Hỗ trợ: Các loại LED Matrix sử dụng chip MAX7219.

Tính năng:

  • Hiển thị văn bản, hình ảnh đơn giản.
  • Chỉnh sửa nội dung trực tiếp trên ứng dụng.
  • Dễ sử dụng, phù hợp cho người mới bắt đầu.

Phần mềm Blynk:

Phần Mềm Blynk
Phần mềm Blynk

Nền tảng IoT: Miễn phí cho nhiều thiết bị di động và máy tính.

Hỗ trợ: Nhiều loại LED Matrix khác nhau.

Tính năng:

  • Điều khiển LED Matrix từ xa qua internet.
  • Kết hợp với các cảm biến, thiết bị khác để tạo ra hệ thống tự động hóa.
  • Cộng đồng người dùng lớn, nhiều tài liệu hướng dẫn.

Phần mềm Visual Studio:

Phần mềm máy tính: Cần mua bản quyền.

Hỗ trợ: Nhiều loại LED Matrix khác nhau.

Tính năng:

  • Phát triển ứng dụng điều khiển LED Matrix chuyên nghiệp.
  • Tích hợp với thư viện, API mạnh mẽ.
  • Phù hợp cho lập trình viên có kinh nghiệm.

Ngoài ra, người dùng cũng có thể tham khảo thêm các phần mềm khác như: Ledspace, FastLED, Adafruit NeoPixel Library, v.v
