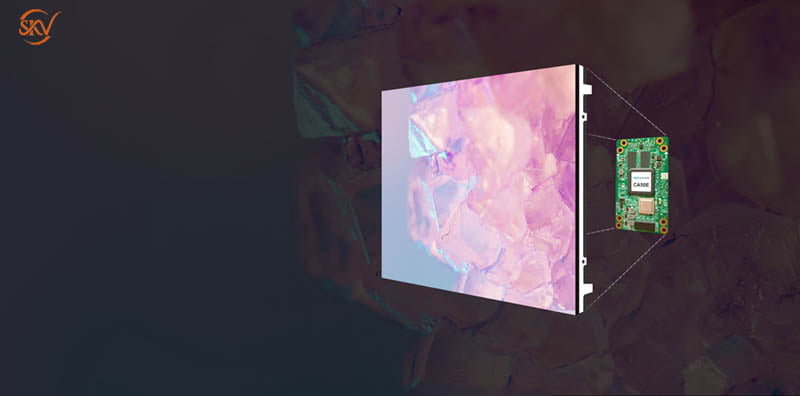

Card nhận NovaStar CA50E (Receiving card) là một sản phẩm cao cấp thuộc dòng điều khiển COEX thế hệ mới của NovaStar, được thiết kế để cung cấp hiệu suất hình ảnh vượt trội. Với khả năng hỗ trợ độ phân giải cao cho cả nguồn video 8-bit, 10-bit lên đến 768×512@60Hz và lên đến 512×480@60Hz cho dòng 12-bit, CA50E mang đến khả năng hiển thị hình ảnh đầy sắc nét và mượt mà.

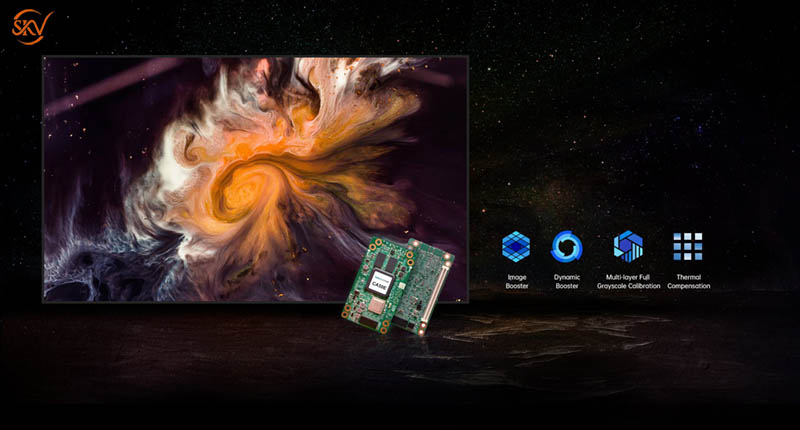

Đặc biệt, card nhận CA50E còn được tích hợp nhiều công nghệ độc quyền của nhà Novastar như Dynamic Booster, Full Grayscale Calibration và LED Image Booster, cùng với các tính năng tiên tiến khác như HDR, Frame Rate Adaptive và Shutter Fit, giúp cải thiện độ sáng, độ xám và màu sắc một cách toàn diện, cho người dùng trải nghiệm hình ảnh tối ưu với hình ảnh đồng nhất, mượt mà và sống động.
CA50E sử dụng các kết nối mật độ cao để truyền thông nhằm hạn chế tác động của bụi và rung động, mang lại sự ổn định cao. Nó hỗ trợ lên đến 32 nhóm dữ liệu RGB song song hoặc 64 nhóm dữ liệu nối tiếp (có thể mở rộng lên đến 128 nhóm dữ liệu nối tiếp). Các chân cắm dự trữ của nó cho phép người dùng tùy chỉnh các chức năng theo nhu cầu riêng, và nhiều tính năng tuyệt vời khác. Hãy cùng SKV khám phá chi tiết dòng card nhận cao cấp CA50E này tại bài viết dưới đây!
Những tính năng nổi bật của card nhận Novastar CA50E
Cải thiện hiệu ứng hiển thị
Bù nhiệt độ: CA50E làm việc với hệ thống hiệu chuẩn chính xác cao của NovaStar để thu thập dữ liệu phân bố nhiệt độ của các tủ LED một cách chính xác và tạo ra dữ liệu bù nhiệt độc đáo cho từng điểm ảnh của các tủ, hiệu quả loại bỏ các thanh hình # trên mức tủ hoặc mô-đun gây ra bởi phân bố nhiệt không đều.
Hiệu Chuẩn Toàn Dải Xám: CA50E receiving card làm việc với hệ thống hiệu chuẩn chính xác cao của NovaStar để tạo ra các hệ số hiệu chuẩn độc đáo cho từng dải xám, đảm bảo sự đồng nhất của từng dải xám và cải thiện chất lượng hình ảnh của màn hình.
Chức Năng HDR: Novastar CA5E có hỗ trợ HDR10 và tuân thủ các tiêu chuẩn SMPTE ST 2084 và SMPTE ST 2086. Đồng thời hỗ trợ HLG

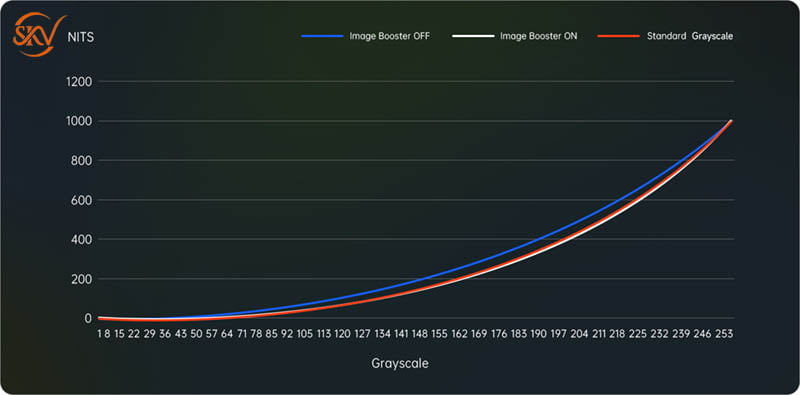

Tăng cường hình ảnh LED (Hiệu quả phụ thuộc vào IC điều khiển)

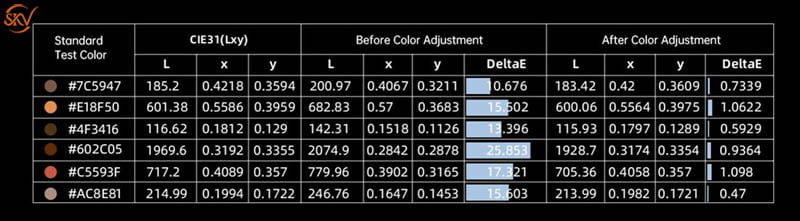

- Quản Lý Màu Sắc: Hỗ trợ các dải màu tiêu chuẩn (Rec.709, DCI-P3 và Rec.2020) và dải màu tùy chỉnh, cho phép màu sắc chính xác hơn trên màn hình.
- Dải Xám Chính Xác: CA50E hiệu chỉnh từng mức dải xám (16-bit) của IC điều khiển để khắc phục các vấn đề hiển thị ở điều kiện dải xám thấp, như sự tăng/giảm độ sáng, đổ màu và vết loang. Chức năng này cũng hỗ trợ tốt hơn các công nghệ hiển thị khác, như 22bit+ và hiệu chỉnh gamma riêng cho RGB, cho phép hình ảnh mượt mà và đồng nhất hơn.
- 22bit+: Cải thiện dải xám của màn hình LED lên gấp 64 lần để tránh mất dải xám do độ sáng thấp và cho phép hiển thị chi tiết hơn trong các khu vực tối và hình ảnh mượt mà hơn.
Tăng cường động (Dynamic Booster): Receiving card CA50E phân tích thời gian thực và điều chỉnh động cho từng khung hình để cải thiện đáng kể độ tương phản hiển thị và chi tiết hình ảnh, cung cấp trải nghiệm hình ảnh tốt hơn, và kiểm soát hiệu quả cũng như giảm tiêu thụ điện năng của màn hình, kéo dài tuổi thọ của màn hình LED.
Thích nghi tốc độ khung hình (Frame Rate Adaptive): Điều chỉnh các thông số của card thu theo thời gian thực dựa trên tốc độ khung hình đầu vào, để đảm bảo hiệu ứng hiển thị tốt nhất ở các tốc độ khung hình khác nhau.
Điều chỉnh theo góc màn trập (ShutterFit): CA50E hỗ trợ điều chỉnh các thông số của IC điều khiển theo góc màn trập của camera để khắc phục các vấn đề về đường đen, bổ sung dải xám và mất dải xám trong quá trình quay phim trong các kịch bản XR.
Điều Chỉnh Nhanh Các Đường Tối Hoặc Sáng: Các đường tối hoặc sáng do ghép nối các mô-đun hoặc tủ có thể được điều chỉnh để cải thiện trải nghiệm hình ảnh. Việc điều chỉnh có thể thực hiện trong mili giây.
Độ Trễ Thấp: Độ trễ của nguồn video ở đầu card thu có thể giảm xuống còn 1 khung hình (chỉ khi sử dụng mô-đun với IC điều khiển có RAM tích hợp).
Hiệu Chuẩn Độ Sáng và Sắc Độ Từng Điểm Ảnh: Làm việc với hệ thống hiệu chuẩn chính xác cao của NovaStar để hiệu chuẩn độ sáng và sắc độ của từng điểm ảnh, loại bỏ hiệu quả các sự khác biệt và đảm bảo sự đồng nhất cao cho cả độ sáng và sắc độ.
3D : Làm việc với bộ điều khiển hỗ trợ chức năng 3D, card thu hỗ trợ đầu ra 3D.
Xoay Hình Ảnh Theo Bội Số 90°: Hình ảnh hiển thị có thể được đặt để xoay theo bội số của 90° (0°/90°/180°/270°).
Cải tiến để dễ dàng bảo trì
Quản lý hệ số hiệu chuẩn:Các hệ số hiệu chuẩn có thể được tải lên, đọc lại và lưu vào phần cứng một cách nhanh chóng.
Hiệu chuẩn tự động của mô-đun: Sau khi một mô-đun mới có bộ nhớ flash được lắp đặt thay thế mô-đun cũ, các hệ số hiệu chuẩn được lưu trong bộ nhớ flash có thể tự động được tải lên card nhận khi nó được bật điện, đảm bảo độ sáng và sắc độ màn hình hiển thị đồng nhất không thay đổi.
Quản lý Flash của mô-đun: Đối với các mô-đun có bộ nhớ flash, thông tin được lưu trong bộ nhớ có thể được quản lý. Các hệ số hiệu chuẩn và ID mô-đun có thể được lưu trữ và đọc lại.
Tải lên nhanh hệ số hiệu chuẩn: Tải nhanh các hệ số hiệu chuẩn lên card nhận để cải thiện hiệu quả.
Áp dụng hệ số hiệu chuẩn trong Flash của mô-đun bằng một lần nhấn: Đối với các mô-đun có bộ nhớ flash, khi cáp Ethernet bị ngắt kết nối, người dùng có thể giữ nút tự kiểm tra trên tủ để tải lên các hệ số hiệu chuẩn trong bộ nhớ của mô-đun lên card nhận.
Chức năng ánh xạ: Các tủ có thể được đánh dấu trên màn hình theo màu sắc, số cổng Ethernet và số card nhận, giúp người dùng dễ dàng xác định vị trí và cấu hình màn hình nhanh chóng và hoàn tất các hoạt động khác.
Thiết lập hình ảnh được lưu sẵn trong card nhận: Hình ảnh hiển thị khi cáp Ethernet bị ngắt kết nối hoặc không có tín hiệu video có thể được tùy chỉnh.
Tìm Tủ: Tủ có thể được đánh dấu với một khung trên màn hình và trạng thái chỉ báo được thay đổi, giúp người dùng nhanh chóng xác định tủ và khắc phục sự cố.
Giám sát nhiệt độ và điện áp: Nhiệt độ và điện áp của card nhận có thể được giám sát. Bất kỳ ngoại lệ nào có thể được báo cáo một cách tích cực.
Phát hiện lỗi bite: Chất lượng giao tiếp cổng Ethernet của card nhận có thể được giám sát và các gói dữ liệu lỗi có thể được ghi lại và báo cáo để giúp người dùng xác định lỗi và khắc phục vấn đề giao tiếp mạng.
Phát hiện trạng thái của hai nguồn cấp: Khi sử dụng hai nguồn cấp, trạng thái làm việc của chúng có thể được phát hiện bởi card nhận.
Truyền LVDS (yêu cầu phần mềm firmware riêng):Truyền tín hiệu ký hiệu khác điện áp thấp (LVDS) được sử dụng để giảm số lượng cáp dữ liệu từ bo mạch trung tâm đến mô-đun, tăng khoảng cách truyền tải và cải thiện chất lượng truyền tín hiệu và tương thích điện từ (EMC).
Cải tiến để đảm bảo độ tin cậy
Sao lưu hai thẻ và giám sát trạng thái: Trong các ứng dụng đòi hỏi độ tin cậy cao, hai card màn hình led Novastar CA50E có thể được lắp đặt vào một bo mạch trung tâm để làm thẻ dự phòng. Khi thẻ nhận chính gặp sự cố, thẻ dự phòng có thể được kích hoạt ngay lập tức để đảm bảo hoạt động liên tục của màn hình hiển thị. Trạng thái làm việc của thẻ nhận chính và thẻ dự phòng có thể được giám sát. Khi một trong hai thẻ gặp sự cố, thông tin sẽ được báo cáo tích cực đến máy tính điều khiển hoặc bộ điều khiển.
Sao lưu vòng lặp: Thẻ nhận và bộ điều khiển hình thành một vòng lặp thông qua các kết nối đường dây chính và dự phòng. Khi có sự cố xảy ra tại một vị trí của các đường dây, màn hình vẫn có thể hiển thị hình ảnh một cách bình thường.
Sao lưu hai bộ tham số cấu hình: Các tham số cấu hình của thẻ nhận được lưu trữ trong khu vực ứng dụng và khu vực nhà máy của thẻ nhận đồng thời. Người dùng thường sử dụng các tham số cấu hình trong khu vực ứng dụng. Nếu cần thiết, người dùng có thể khôi phục các tham số cấu hình trong khu vực nhà máy vào khu vực ứng dụng.
Sao lưu chương trình hai bản: Hai bản sao của chương trình firmware được lưu trữ trong khu vực ứng dụng của thẻ nhận tại nhà máy để tránh vấn đề thẻ nhận có thể bị kẹt khi cập nhật chương trình một cách bất thường.
Học chương trình firmware một lần nhấn: Chương trình firmware và tệp cấu hình của tủ có thể được sao chép sang các tủ khác một cách nhanh chóng để giúp hoàn tất nhanh chóng cấu hình tủ.

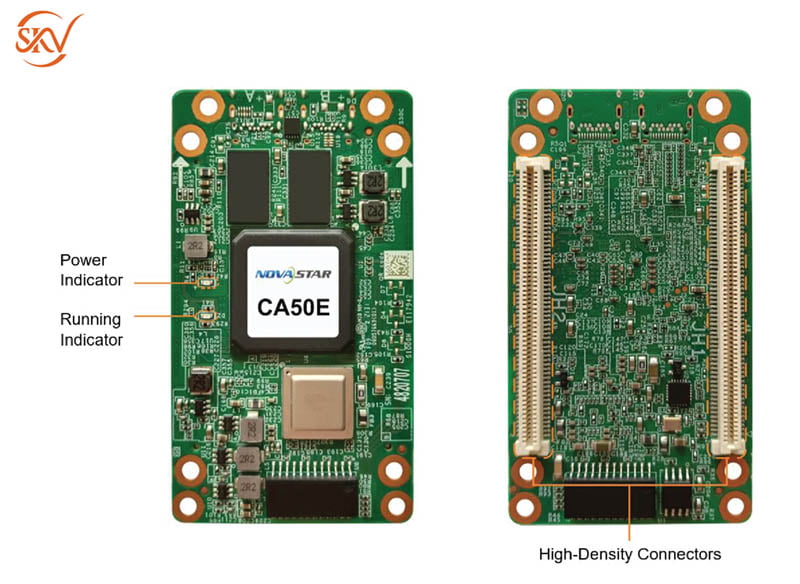

Bảng mô tả hoạt động card nhận Novastar CA50E
| Chỉ số | Màu chỉ thị | Trạng thái | Mô tả |
| Running indicator | Xanh | Nhấp nháy mỗi 1 giây | Thẻ nhận đang hoạt động bình thường. Kết nối cáp Ethernet bình thường và có đầu vào nguồn video. |
| Nhấp nháy mỗi 3 giây | Kết nối cáp Ethernet không bình thường. | ||
| Nhấp nháy 3 lần mỗi 0.5 giây | Kết nối cáp Ethernet bình thường, nhưng không có đầu vào nguồn video. | ||
| Nhấp nháy mỗi 0.2 giây | Thẻ nhận không tải chương trình trong khu vực ứng dụng và đang sử dụng chương trình dự phòng. | ||
| Nhấp nháy 8 lần mỗi 0.5 giây | Đã xảy ra chuyển đổi dự phòng trên cổng Ethernet và hiệu quả sao lưu vòng đã được thực hiện. | ||
| Nhấp nháy 3 lần mỗi 2 giây | Chức năng Tìm tủ đã được kích hoạt. | ||
| Power indicator | Đỏ | Luôn sáng | Đầu vào nguồn điện bình thường. |
Hình ảnh mô tả kích thước card nhận Novastar CA50E
Hình ảnh mô tả sơ đồ chân card nhận CA50E
CA50E bố trí 32 nhóm dữ liệu RGB song song theo sơ đồ sau:
Thông số kỹ thuật của card nhận Novastar CA50E
| Độ phân giải tối đa | 768×512@60Hz (Đối với nguồn video 8-bit và 10-bit) 512×480@60Hz (Đối với nguồn video 12-bit) | |
| Thông số điện | Điện áp đầu vào | DC 3.8 V đến 5.5 V |
| Dòng điện định mức | 1.35 A | |
| Công suất tiêu thụ định mức | 6.8 W | |
| Môi trường hoạt động | Nhiệt độ | –20°C đến +70°C |
| Độ ẩm | 10% RH đến 90% RH, không ngưng tụ | |
| Môi trường lưu trữ | Nhiệt độ | –25°C đến +125°C |
| Độ ẩm | 0% RH đến 95% RH, không ngưng tụ | |
| Thông số vật lý | Kích thước | 80.0 mm × 45.0 mm × 8.6 mm |
| Trọng lượng tịnh | 25.5 g | |
| Thông tin đóng gói | Thông số đóng gói | Mỗi thẻ nhận được cung cấp trong một túi chống tĩnh điện và mút chống va đập. Mỗi hộp đóng gói chứa 40 thẻ nhận. |
| Kích thước hộp đóng gói | 381.0 mm × 196.0 mm × 124.0 mm | |
