Novastar CX40 Pro là một bộ điều khiển hiển thị LED 4K thuộc dòng hệ thống điều khiển COEX mới của Novastar. Thiết bị cung cấp các cổng kết nối đầu vào video đa dạng như HDMI 2.0, DP 1.2 và 12G-SDI và hỗ trợ đầu ra 5Gbps qua cổng Ethernet và truyền tải từ xa lên đến 40Gbps qua cổng quang.
Bộ điều khiển CX40 Pro của nhà Novastar đã nhận được nhiều chứng nhận chất lượng và an toàn như CCC, RoHS, CE, FCC, IC… Hứa hẹn mang đến trải nghiệm điều khiển và vận hành tối ưu hơn cho màn hình led và màn hình cảm ứng LCD 5.5 inch khi kết hợp với phần mềm VMP (Vision Management Platform) mới.
Hãy cùng SKV khám phá thêm về đặc điểm, chức năng và ứng dụng của bộ điều khiển CX40 Pro của NovaStar trong bài viết chi tiết sau đây.
Những trang bị và tính năng nổi bật của bộ điều khiển Novastar CX40 Pro
Đầu vào và đầu ra
Novastar CX40 Pro được đang bị đa dạng các hỗ trợ đầu vào và đầu ra video, điều khiển mạng qua Ethernet và cung cấp khả năng xử lý cao để đáp ứng nhu cầu trong các ứng dụng điều khiển và xử lý tín hiệu chuyên nghiệp. Cụ thể:
Đầu vào:
- HDMI 2.0 (2 cổng): Hỗ trợ các tín hiệu video độ phân giải cao với khả năng loop through, cho phép dễ dàng kết nối và chia sẻ tín hiệu với các thiết bị khác.
- DisplayPort 1.2 (1 cổng): Cho phép kết nối với các thiết bị sử dụng giao tiếp DisplayPort, hỗ trợ tín hiệu video chất lượng cao và băng thông lớn.
- 12G-SDI (2 cổng): Dành cho các tín hiệu video chuyên nghiệp, hỗ trợ độ phân giải cao và băng thông lớn, đảm bảo chất lượng tín hiệu ổn định và chuyển đổi linh hoạt giữa các nguồn khác nhau.
Tất cả các đầu vào này hỗ trợ các định dạng video 12-bit, 10-bit và 8-bit, mang đến sự linh hoạt trong việc xử lý và trình chiếu nội dung video chất lượng cao.
Đầu ra:
- Ethernet (6 cổng 5Gbps): Với khả năng chịu tải lên đến 9 triệu pixel, các cổng Ethernet này cung cấp một giải pháp hiệu quả cho việc truyền tải tín hiệu video qua mạng trong các hệ thống phức tạp.
- Optical (1 cổng 40Gbps): Được thiết kế để hỗ trợ băng thông lớn, cổng quang này cho phép truyền tải tín hiệu video và dữ liệu một cách nhanh chóng và ổn định.
- SPDIF Digital Audio (1 cổng): Cung cấp khả năng kết nối âm thanh kỹ thuật số, đáp ứng nhu cầu đa dạng trong việc truyền tải và điều khiển âm thanh trong các hệ thống thông tin và giải trí.
Các điều khiển
- Đầu vào tín hiệu Genlock (với khả năng loop through): Đây là một tính năng quan trọng trong các hệ thống đa nền tảng hoặc đa thiết bị, cho phép đồng bộ hóa các tín hiệu video từ các nguồn khác nhau. Tín hiệu Genlock đầu vào có khả năng loop through giúp dễ dàng mở rộng hệ thống và duy trì tính chính xác thời gian thực của các tín hiệu video.
- Cổng điều khiển Ethernet (2 cổng): Với hai cổng Ethernet, Novastar CX40 Pro hỗ trợ các giao thức điều khiển mạng phổ biến như TCP/IP để quản lý và điều khiển từ xa thiết bị. Điều này cực kỳ hữu ích trong việc tích hợp hệ thống và điều khiển từ xa trong môi trường thương mại hoặc sự kiện trực tiếp.
- Cổng phụ: Cổng phụ được tích hợp để hỗ trợ các tùy chọn kết nối hoặc điều khiển bổ sung, nhưng thông tin cụ thể về chức năng chi tiết của cổng này cần phụ thuộc vào các yêu cầu cụ thể của hệ thống.
Các tính năng nâng cao
3 Lớp Độc Lập: Novastar CX40 Pro hỗ trợ đến 3 lớp 4K độc lập nhau và điều chỉnh ưu tiên lớp theo thứ tự Z. Điều này cho phép người dùng hiển thị nhiều lớp hình ảnh độc lập trên cùng một màn hình với sự ưu tiên lớp linh hoạt.
Image Scaling: Bộ điều khiển Novastar CX40 Pro có hỗ trợ 3 chế độ tỉ lệ hình ảnh: tùy chỉnh, pixel đến pixel, và snap to canvas. Điều này giúp điều chỉnh hình ảnh một cách linh hoạt và chính xác theo nhu cầu sử dụng.
Thay Thế Màu Sắc: Novastar CX40 Pro cho phép thay thế màu sắc tự do trên hình ảnh mà không ảnh hưởng đến hiệu suất của các màu sắc khác. Đây là tính năng quan trọng để tinh chỉnh màu sắc một cách chi tiết và hiệu quả.
Hiệu chỉnh màu sắc 14 kênh: Hỗ trợ điều chỉnh chính xác về màu sắc, độ bão hòa và độ sáng của màu đen, màu trắng và 12 màu chuẩn phát sinh từ màu sắc chính đỏ, xanh lá, và xanh dương.
Đường Cong: Novastar CX40 Pro hỗ trợ điều chỉnh đường cong ánh sáng RGBW của hình ảnh, giúp cải thiện màu sắc và độ sáng theo ý muốn người dùng.
3D LUT: Hỗ trợ các file 3D LUT 17×17×17 .cube để điều chỉnh màu sắc nguồn video, mang đến chất lượng hình ảnh chân thực và đồng nhất.
Dynamic Booster: Phân tích và điều chỉnh độ tương phản và chi tiết hình ảnh trong thời gian thực, cải thiện trải nghiệm hình ảnh và kiểm soát tiêu thụ năng lượng màn hình LED hiệu quả, gia tăng tuổi thọ màn hình.
Full Grayscale Calibration: Sử dụng hệ thống hiệu chuẩn chính xác cao của NovaStar và máy ảnh khoa học C3200 để tạo ra các hệ số hiệu chuẩn độ xám duy nhất cho mỗi mức xám, đảm bảo sự đồng đều và cải thiện đáng kể chất lượng hình ảnh.
HDR: Hỗ trợ HDR10 và tuân thủ các tiêu chuẩn SMPTE ST 2084 và SMPTE ST 2086, cùng hỗ trợ HLG để hiển thị hình ảnh với độ tương phản và chi tiết cao hơn.
Độ Trễ: Novastar CX40 Pro hỗ trợ độ trễ thấp và không giảm khả năng tải của bộ điều khiển. Độ trễ tại bộ điều khiển là 0 khung hình (ít hơn 1 ms) trong chế độ làm việc Send-Only và 1 khung hình trong chế độ làm việc All-In-One.
Tương thích Tốc Độ Khung Hình: Bộ điều khiển có thể tự động thích ứng với nhiều tốc độ khung hình đầu vào khác nhau, bao gồm cả tốc độ khung hình thập phân. Hỗ trợ tốc độ khung hình tùy chỉnh và bước điều chỉnh tốc độ khung hình cực nhỏ là 0.01 Hz.
Hai Chế Độ Làm Việc: NovastarCX40 Pro hỗ trợ hai chế độ làm việc Send-Only và All-In-One. Chế độ Send-Only giảm độ trễ một khung hình, trong khi chế độ All-In-One cung cấp các chức năng lớp và tỉ lệ hình ảnh.
Giám Sát Hệ Thống Hiển Thị: Hỗ trợ giám sát tình trạng thiết bị và màn hình. Mọi thông tin lỗi và cảnh báo có thể được báo cáo một cách chủ động, giúp người dùng dễ dàng giám sát và duy trì hệ thống hiển thị.
Các tính năng nâng cao của Novastar CX40 Pro được đánh giá là một sự kết hợp hoàn hảo giữa hiệu suất cao và tính linh hoạt trong điều chỉnh hình ảnh, mang đến trải nghiệm hình ảnh chuyên nghiệp và đa dạng cho người dùng trong các ứng dụng hiển thị video và hình ảnh chuyên nghiệp.
Điều khiển thiết bị
CX40 Pro không chỉ cung cấp những tính năng nâng cao về xử lý hình ảnh mà còn tích hợp các phương tiện điều khiển hiện đại giúp người dùng quản lý và vận hành thiết bị một cách thuận tiện và hiệu quả

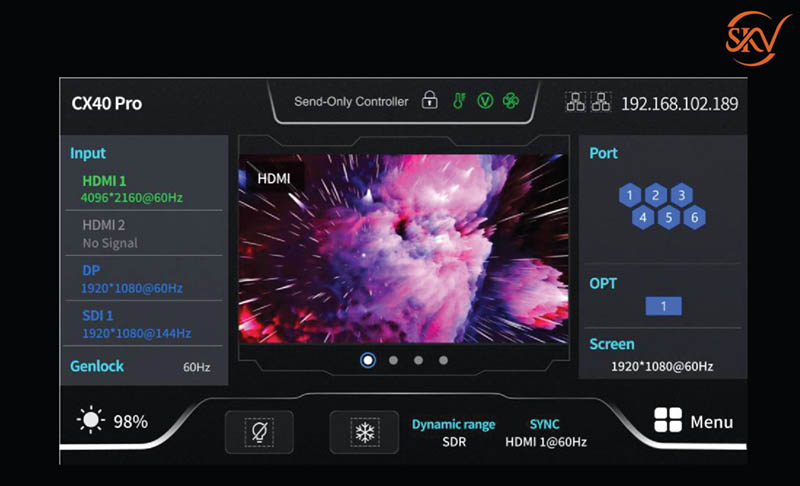

Màn hình cảm ứng LCD: Novastar CX40 Pro đi kèm với màn hình cảm ứng LCD 5.5 inch, độ phân giải 1080p. Màn hình này nhạy và bền, cho phép người dùng điều khiển thiết bị một cách dễ dàng bằng cách chạm vào màn hình LCD.
Điều Khiển Bằng Phần Mềm VMP: Thiết bị có thể kết nối với phần mềm VMP để cung cấp các hoạt động dễ dàng và thuận tiện, quản lý thông minh thiết bị.
Điều Khiển Liên Kết Qua Ethernet: Các cổng điều khiển Ethernet Gigabit hỗ trợ giao thức TCP/IP và mạng hình sao (star topology). Không cần switch hoặc router để triển khai nhiều thiết bị trên cùng một mạng LAN thông qua liên kết liên tiếp của thiết bị, vì chức năng chuyển mạch mạng đã được tích hợp sẵn.
Các tính năng này không chỉ cải thiện tính linh hoạt và hiệu suất vận hành của CX40 Pro mà còn mang đến sự tiện lợi và dễ dàng trong quản lý và điều khiển thiết bị trong các môi trường sử dụng chuyên nghiệp.
>>> Xem nhiều hơn: Bộ điều khiển novastar
Các Hạn Chế Chức Năng Của Novastar CX40 Pro
- Chức năng Tương thích Tốc độ Khung hình có thể được đạt được khi CX40 Pro hoạt động với các thẻ nhận CA50E, CA50C và XA50. Các IC điều khiển hiện được hỗ trợ bao gồm MBI5264, ICND2055, ICND2065, ICND2059 và ICND2069. Ngoài ra, phải sử dụng tệp .ncp được tạo bởi Cabinet Tool từ NovaStar.
- Chức năng Dynamic Booster có thể được đạt được khi CX40 Pro hoạt động với các thẻ nhận CA50E, CA50C và XA50. Trước khi vận hành, nên sử dụng máy phân tích màu CA410-VP427, CA410-P427 hoặc EYE2-400 để điều chỉnh độ sáng.
- Chức năng Hiệu chuẩn Toàn bộ Tông màu có thể được đạt được khi CX40 Pro hoạt động với các thẻ nhận CA50E, CA50C và XA50.
- Sử dụng chức năng HDR làm giảm năng lực tải của CX40 Pro dưới mức nửa nếu CX40 Pro hoạt động với các thẻ nhận CA50E, CA50C và XA50. Để biết thêm chi tiết, xem phần Năng lực Tải Cổng Ethernet.

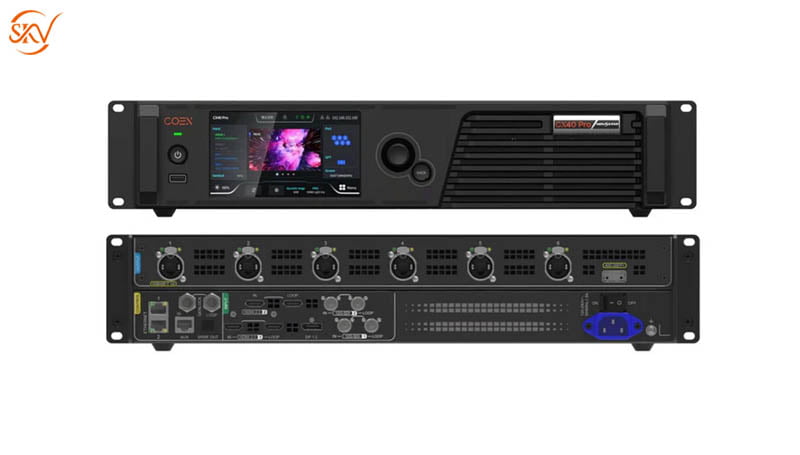

Bảng mô tả ngoại hình của bộ điều khiển Novastar CX40 Pro
Mặt trước:
| Tên | Mô Tả |
| Chỉ báo đang chạy | – Đèn đỏ tắt: Chế độ chờ
– Đèn xanh tắt: Thiết bị đang khởi động – Đèn xanh sáng: Thiết bị hoạt động bình thường – Đèn đỏ nhấp nháy: Thiết bị hoạt động bất thường |
| Nút chờ | – Nhấn để bật hoặc tắt thiết bị
– Giữ nút trong 5 giây trở lên để khởi động lại thiết bị |
| USB 2.0 | – Kết nối với ổ USB chỉ để xuất kết quả chẩn đoán thiết bị
– Hỗ trợ các hệ thống tệp NTFS và FAT32. Các hệ thống khác không được hỗ trợ. |
| Màn hình cảm ứng cứng IPS | Màn hình cảm ứng cứng IPS 5.5 inch độ phân giải 1080p được sử dụng để hiển thị trạng thái thiết bị, thiết lập tham số và gửi lệnh điều khiển. |
| Nút vặn | – Trên màn hình chính, nhấn núm xoay để vào màn hình menu chính
– Trên màn hình menu chính, xoay núm để chọn mục menu hoặc điều chỉnh giá trị tham số. Nhấn núm để xác nhận thao tác. – Giữ núm và nút BACK đồng thời trong 5 giây trở lên để khóa hoặc mở khóa màn hình cảm ứng và các nút. |
| MẶT SAU | Quay lại menu trước đó hoặc hủy thao tác hiện tại. |
Mặt sau
| Đầu vào | ||||
| Loại cổng | SL | Mô tả | ||
|
1 | Độ phân giải | – Tối đa: 4096×2160@60Hz
– Tối thiểu: 800×600@60Hz |
|
| Chiều rộng/chiều cao tối đa (Bắt buộc) | – Chiều rộng: 8192 pixel (8192×1080@60Hz)
– Chiều cao: 8192 pixel (1080×8192@60Hz) |
|||
| Tốc độ khung hình | 23,98/24/25/29,97/30/47,95/48/50/59,94/60/71,93/72/75/100/119,88/120/143,86/144/240 Hz | |||
| Độ phân giải cao | – Hỗ trợ HDR10 và tuân thủ các tiêu chuẩn SMPTE ST 2084 và SMPTE ST 2086.
– Hỗ trợ HLG. |
|||
| Quản lý EDID | – Hỗ trợ độ phân giải tiêu chuẩn, lên đến 3840×2160@60Hz.
– Hỗ trợ độ phân giải đầu vào tùy chỉnh. |
|||
| HDCP | Tương thích HDCP 2.2, tương thích ngược. | |||
| Đầu vào tín hiệu xen kẽ | Không hỗ trợ | |||
| HDMI 2.0-2 ĐẦU VÀO | 1 | Độ phân giải | – Tối đa: 4096×2160@60Hz
– Tối thiểu: 800×600@60Hz |
|
| Chiều rộng/chiều cao tối đa (Bắt buộc): | – Chiều rộng: 8192 pixel (8192×1080@60Hz)
– Chiều cao: 7680 pixel (1080×7680@60Hz) |
|||
| Tốc độ khung hình | 23,98/24/25/29,97/30/47,95/48/50/59,94/60/71,93/72/75/100/119,88/120/143,86/144/240 Hz | |||
| Độ phân giải cao | – Hỗ trợ HDR10 và tuân thủ các tiêu chuẩn SMPTE ST 2084 và SMPTE ST 2086.
– Hỗ trợ HLG. |
|||
| Quản lý EDID | – Hỗ trợ độ phân giải tiêu chuẩn, lên đến 3840×2160@60Hz.
– Hỗ trợ độ phân giải đầu vào tùy chỉnh. |
|||
| HDCP | Tương thích HDCP 2.2, tương thích ngược. | |||
| Đầu vào tín hiệu xen kẽ | Không hỗ trợ | |||
| DP1.2 | 1 | Độ phân giải | – Độ phân giải tối đa: 4096×2160@60Hz
– Độ phân giải tối thiểu: 800×600@60Hz |
|
| Chiều rộng/chiều cao tối đa (Bắt buộc): | – Chiều rộng tối đa: 8192 pixel (8192×1080@60Hz)
– Chiều cao tối đa: 8192 pixel (1080×8192@60Hz) |
|||
| Tốc độ khung hình | 23,98/24/25/29,97/30/47,95/48/50/59,94/60/71,93/72/75/100/119,88/120/143,86/144/240 Hz | |||
| Quản lý EDID | – Hỗ trợ độ phân giải tiêu chuẩn, lên đến 3840×2160@60Hz.
– Hỗ trợ độ phân giải đầu vào tùy chỉnh. |
|||
| HDCP | Tuân thủ HDCP 1.3 | |||
| Đầu vào tín hiệu xen kẽ | Không hỗ trợ | |||
| ĐẦU VÀO 12G-SDI | 2 | Tiêu chuẩn | – Hỗ trợ đầu vào video tiêu chuẩn ST-2082 (12G), ST-2081 (6G), ST-424 (3G) và ST-292 (HD)
– Hỗ trợ 3G-Level A/Level B (chế độ DS). |
|
| Độ phân giải | – Độ phân giải tối đa: 4096×2160@60Hz | |||
| Tốc độ khung hình | Hỗ trợ tốc độ khung hình lên đến 60 Hz. | |||
| Khác | Lưu ý: Nên sử dụng cáp Belden 12G SDI tiêu chuẩn.
Cáp hỗ trợ lên đến 50 mét. |
|||
| Đầu ra | ||||
| Cổng Ethernet 1-6 | 6 | 6 cổng Ethernet 5Gbps
– Khả năng tải tối đa thiết bị: 9 triệu pixel – Khả năng tải tối đa trên mỗi cổng như sau. Để biết chi tiết, hãy xem phần Khả năng tải cổng Ethernet. + 8bit@60Hz: 2.592.000 điểm ảnh + 10bit@60Hz: 2.073.000 điểm ảnh + 12bit@60Hz: 1.728.000 điểm ảnh |
||
| Cổng Quang | 1 | Cổng quang 40Gbps | ||
| Vòng lặp HDMI 2.0 | 2 | Vòng lặp HDMI. Có thể kết nối tối đa 8 thiết bị trong một vòng lặp. | ||
| Vòng lặp 12G-SDI | 2 | Vòng lặp SDI. Có thể kết nối tối đa 8 thiết bị trong một vòng lặp. | ||
| Đầu ra SPDIF | 1 | Đầu ra âm thanh kỹ thuật số (Đã đặt chỗ) | ||
| Điều khiển | ||||
| Mạng Ethernet | 2 | Cổng điều khiển Gigabit Ethernet. Hỗ trợ giao thức TCP/IP và cấu trúc hình sao (star topology).
Các cổng này có cùng chức năng, không có thứ tự ưu tiên và có thể kết nối với phần mềm VMP. Không cần switch hoặc router để triển khai nhiều thiết bị trên cùng một LAN thông qua tính năng xếp tầng thiết bị (device cascading) vì chức năng chuyển mạch mạng đã được tích hợp sẵn. Tối đa 20 thiết bị CX40 Pro có thể được xếp tầng. |
||
| KHÓA GENLOCK | 1 | Cổng kết nối tín hiệu Genlock (2 cổng). Hỗ trợ Bi-Level và Tri-Level.
Đối với các bộ tạo tín hiệu Genlock tiêu chuẩn, tối đa 20 thiết bị CX40 Pro có thể được nối tầng. |
||
| ĐẾN | Một cổng phụ kết nối với thiết bị điều khiển trung tâm (RS232) (Được dự trữ) | |||
| Nguồn điện | ||||
| 100-240V~, 50/60Hz, 1,5A | 1 | Một đầu nối và công tắc đầu vào nguồn AC | ||
>>> Xem thêm: Bộ xử lý hình ảnh màn Led
Thông số kỹ thuật của bộ điều khiển Novastar CX40 pro
| THÔNG SỐ KỸ THUẬT | MÔ TẢ | |
| Điện năng | Nguồn điện đầu vào | 100-240V~, 50/60Hz, 1,5A |
| Tiêu thụ điện năng tối đa | 105W | |
| Môi trường hoạt động | Nhiệt độ | –10ºC đến +45ºC |
| Độ ẩm | 0% RH đến 80% RH, không ngưng tụ | |
| Môi trường lưu trữ | Nhiệt độ | –30ºC đến +80ºC |
| Độ ẩm | 0% RH đến 95% RH, không ngưng tụ | |
| Thông số vật lý | Kích thước | 482,6mm × 94,4mm × 472,0mm |
| Trọng lượng tịnh | 8,1kg | |
| Trọng lượng tổng | 11,1kg | |
| Thông tin đóng gói | Hộp ngoài | 660.0 mm × 570.0 mm × 210.0 mm, hộp giấy kraft |
| Hộp đóng gói | 408.0 mm × 290.0 mm × 50.0 mm, hộp bìa cứng trắng | |
| Phụ kiện |
|
|
| Chỉ số IP | IP20 : Tránh nước, không để sản phẩm bị ướt hoặc rửa. | |
| Mức độ chống ồn (Thông thường tại 25°C/77°F) |
45dB (A) | |
Ứng dụng điển hình của bộ điều khiển Novastar CX40 Pro
CX40 Pro có hai ứng dụng điển hình.
Ứng dụng 1: Đầu ra Ethernet
Ứng dụng 2: Truyền tín hiệu đường dài qua các cổng OPT
