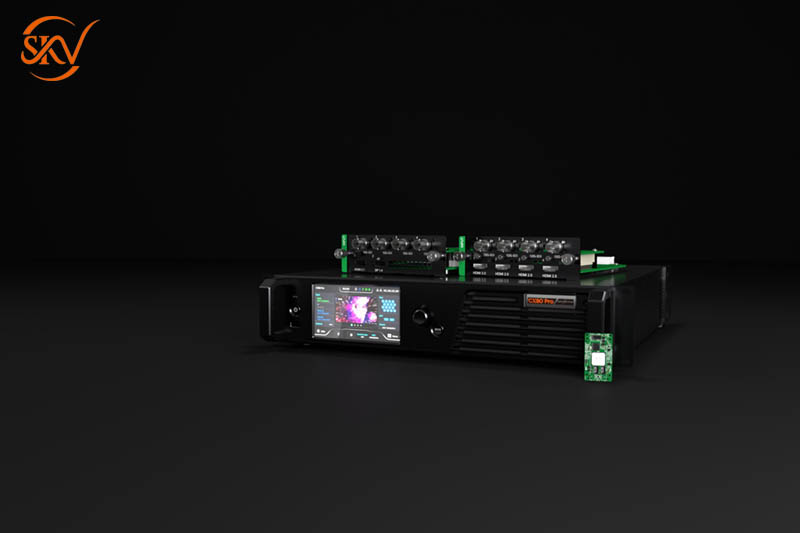

Bộ điều khiển Novastar CX80 Pro là sản phẩm hàng đầu trong dòng hệ thống điều khiển mới COEX của NovaStar. Với khả năng hỗ trợ màn hình LED 8K, CX80 Pro tích hợp nhiều cổng đầu vào video hiện đại như HDMI 2.1, HDMI 2.0, DP 1.4 và 12G-SDI, đồng thời hỗ trợ đầu ra 5Gbps qua cổng Ethernet và truyền dẫn từ xa 40Gbps qua cổng quang học.
Được thiết kế theo dạng mô-đun với các thẻ cắm rời dễ dàng thay thế và bảo trì, CX80 Pro còn nổi bật với màn hình cảm ứng LCD 5.5 inch, mang đến sự tiện lợi và hiệu quả trong vận hành và điều khiển. Sản phẩm đạt được các chứng nhận quốc tế quan trọng như CCC, RoHS, CE, FCC, IC, UL và CB, khẳng định chất lượng và độ tin cậy cao, là lựa chọn hàng đầu cho nhiều ứng dụng sân khấu, sự kiện, liveshow, truyền hình trực tiếp…
Để biết chi tiết hơn về đặc điểm cấu tạo và tính năng của thiết bị điều khiển màn hình led 8K này, mời các bạn cùng SKV tìm hiểu qua bài viết dưới đây!
Những trang bị và tính năng nổi bật của bộ điều khiển Novastar CX80 Pro
Đầu vào và đầu ra
Bộ điều khiển NovaStar CX80 Pro được trang bị nhiều cổng đầu vào – cổng đầu ra và bộ điều khiển mạnh mẽ, để đáp ứng nhu cầu hiển thị và điều khiển màn hình led ở độ phân giải cao lên đến 8K. Cụ thể:
Đầu vào:
Thẻ đầu vào 1: Có khả năng xử lý tối đa độ phân giải 8K@60Hz, bao gồm 3 loại cổng sau:
- 4 x cổng 12G-SDI
- 1 x cổng HDMI 2.1
- 1 x cổng DisplayPort (DP) 1.4
Cho phép người dùng kết nối nhiều thiết bị khác nhau và truyền tải tín hiệu video với độ phân giải cực cao một cách dễ dàng và hiệu quả.
Thẻ đầu vào 2: Có khả năng xử lý tối đa độ phân giải 4K@60Hz, bao gồm 2 loại cổng sau:
- 4 x cổng 12G- SDI
- 4 x cổng HDMI 2.0
Ghép đầu vào (input mosaic): Nova CX80 Pro còn hỗ trợ mosaic đầu vào (input mosaic) cho các cổng 12G-SDI và HDMI 2.0, cho phép ghép nhiều tín hiệu đầu vào thành một tín hiệu duy nhất.
Hỗ trợ các đầu vào video với độ sâu màu 12-bit, 10-bit và 8-bit giúp CX80 Pro tương thích với nhiều loại tín hiệu khác nhau, từ đó mang lại chất lượng hình ảnh cao và sắc nét.
Đầu ra:
NovaStar CX80 Pro cung cấp một loạt các cổng đầu ra với các tính năng và khả năng truyền tải đa dạng, từ các cổng Ethernet với băng thông cao và nhiều cổng quang học hỗ trợ truyền tải từ xa. Bao gồm:
- 16 Cổng Ethernet: CX80 Pro trang bị tới 16 cổng ethernet với băng thông mỗi cổng 5Gbps, cung cấp khả năng kết nối mạng một cách nhanh chóng và ổn định.
- 2 Cổng quang học (OPT): Hai cổng quang học này cung cấp khả năng truyền dẫn dữ liệu từ xa với băng thông lên đến 40Gbps mỗi cổng, phù hợp cho các ứng dụng yêu cầu truyền tải dữ liệu với khoảng cách xa và băng thông cao.
- 1 Cổng SPDIF: Cổng này hỗ trợ truyền dẫn âm thanh kỹ thuật số SPDIF, giúp kết nối và truyền tải âm thanh chất lượng cao trong các hệ thống điều khiển và hiển thị.
>>>Xem nhiều hơn: Bộ xử lý màn hình led Novastar
Điều khiển
NovaStar CX80 Pro cũng được cung cấp các lựa chọn điều khiển đa dạng, bao gồm:
- 1 Cổng tín hiệu Genlock (có vòng lặp): cho phép đồng bộ hóa thời gian giữa các thiết bị, đặc biệt là khi sử dụng nhiều bộ điều khiển để đảm bảo đồng bộ trong quá trình hiển thị hoặc sản xuất.
- 2 Cổng điều khiển Ethernet: Hai cổng điều khiển Ethernet này được sử dụng để kết nối và điều khiển bộ điều khiển từ xa qua mạng, cung cấp tính linh hoạt trong việc quản lý và vận hành hệ thống.
- 1 Cổng phụ trợ (auxiliary port): Cổng này được sử dụng cho các mục đích phụ trợ khác, có thể là để kết nối với các thiết bị ngoại vi hoặc mở rộng tính năng của bộ điều khiển.
Tính năng nâng cao
Bộ điều khiển màn hình led 8K Novastar CX80 Pro được trang bị hàng loạt tính năng nâng cao, cấu hình mạnh mẽ để trở thành công cụ hỗ trợ đắc lực cho người dùng trong quá trình kiểm soát và vận hành hệ thống chuyên nghiệp. Nổi bật như:
Image Scaling (Co hình ảnh): Nova CX80 Pro hỗ trợ 2 chế độ co hình ảnh: tùy chỉnh và pixel to pixel. Chế độ tùy chỉnh cho phép người dùng điều chỉnh tỷ lệ hình ảnh theo ý muốn, trong khi chế độ pixel to pixel giữ nguyên kích thước và chi tiết của từng điểm ảnh.
Color Replacement (Thay đổi màu sắc): Đặc tính này cho phép thay đổi màu sắc trên hình ảnh một cách tự do mà không làm ảnh hưởng đến các màu sắc khác. Điều này rất hữu ích khi cần chỉnh sửa màu sắc cụ thể hoặc cải thiện hiệu quả màu sắc bằng cách thay đổi các màu sắc đã bão hòa.
14Ch Color Correction (Điều chỉnh màu sắc 14 kênh): CX80 Pro cung cấp khả năng điều chỉnh chính xác độ sắc nét, độ bão hòa và độ sáng của màu đen, màu trắng và 12 màu chuẩn được tạo ra từ màu chủ đạo RGB, giúp cân chỉnh màu sắc đến mức độ rất chi tiết, đảm bảo màu sắc hiển thị chính xác nhất có thể.
Curves (Đường cong): Hỗ trợ điều chỉnh đường cong ánh sáng RGBW trên hình ảnh, cho phép điều chỉnh mức độ sáng tối của hình ảnh và cân bằng màu sắc để đáp ứng các yêu cầu đặc biệt của ứng dụng hiển thị.
3D LUT (Look-Up Table 3D): CX80 Pro hỗ trợ các tập tin 3D LUT .cube với kích thước 17×17×17, giúp điều chỉnh màu sắc của nguồn video một cách chi tiết và chính xác. Đặc biệt hữu ích trong các ứng dụng yêu cầu màu sắc chính xác như sân khấu, quảng cáo hay trình chiếu.
Dynamic Booster (Tăng cường động): Tính năng này phân tích và điều chỉnh độ tương phản và chi tiết hình ảnh thời gian thực, từ đó cải thiện trải nghiệm hình ảnh và giảm tiêu thụ điện năng của màn hình LED, đồng thời kéo dài tuổi thọ của màn hình.
Full Grayscale Calibration (Hiệu chuẩn toàn bộ màu xám): CX80 Pro làm việc với hệ thống hiệu chuẩn cao cấp của NovaStar và camera C3200 để tạo ra hệ số hiệu chuẩn độc đáo cho từng màu xám trên màn hình, giúp đảm bảo sự đồng đều của màu xám và cải thiện đáng kể chất lượng hình ảnh.
HDR (High Dynamic Range): Hỗ trợ HDR10 và tuân thủ các tiêu chuẩn SMPTE ST 2084 và SMPTE ST 2086, cũng như HLG, giúp tái tạo hình ảnh với độ tương phản cao và độ sáng rộng, nâng cao trải nghiệm xem.
Latency (Độ trễ): Novastar CX80 Pro hỗ trợ độ trễ thấp, đặc biệt là ở chế độ Send-Only Controller với độ trễ gần như không (dưới 1 ms). Điều này đảm bảo rằng hình ảnh được truyền đi mà không có sự chậm trễ đáng kể, phù hợp cho các ứng dụng yêu cầu sự phản hồi nhanh và chính xác.
Frame Rate Adaptive (Điều chỉnh tốc độ khung hình): Bộ điều khiển CX80 Pro có khả năng thích ứng với các tốc độ khung hình đầu vào khác nhau, bao gồm cả các tốc độ khung hình thập phân và cho phép điều chỉnh chi tiết tốc độ khung hình với độ chính xác cao.
Two Working Modes (Hai chế độ làm việc): CX80 Pro hỗ trợ hai chế độ làm việc: All-In-One Controller và Send-Only Controller. Mỗi chế độ có tính năng riêng biệt, như giảm độ trễ trong chế độ Send-Only Controller và chức năng co hình ảnh trong chế độ All-In-One Controller.

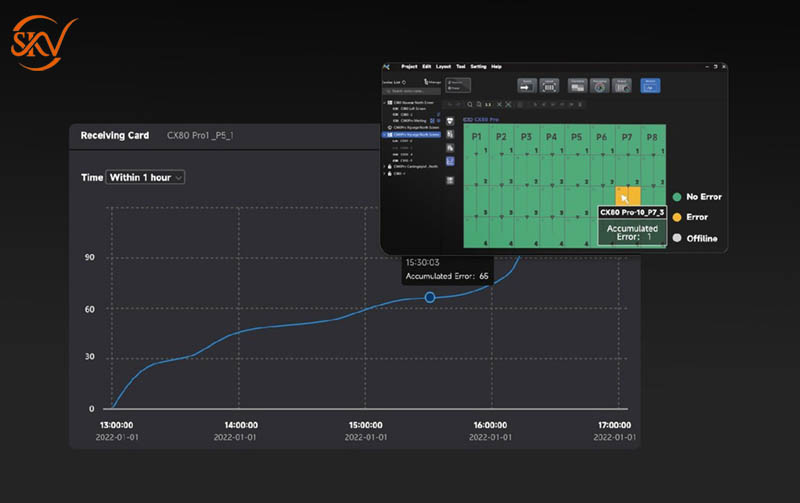

Display System Monitoring (Giám sát hệ thống hiển thị): CX80 Pro hỗ trợ giám sát trạng thái thiết bị và màn hình, bao gồm thông tin về lỗi và cảnh báo, giúp người dùng quản lý và điều khiển hệ thống một cách hiệu quả và đáng tin cậy.
Những tính năng này khiến Novastar CX80 Pro trở thành một lựa chọn lý tưởng cho các ứng dụng yêu cầu chất lượng hình ảnh cao và tính năng linh hoạt trong việc điều chỉnh và quản lý màn hình LED.
Điều khiển thiết bị
Novastar CX80 Pro được điều khiển một cách linh hoạt và hiệu quả từ các giao diện cảm ứng trực tiếp, phần mềm và qua mạng Ethernet, phù hợp với các yêu cầu quản lý và vận hành đa dạng trong các hệ thống hiển thị LED chuyên nghiệp.

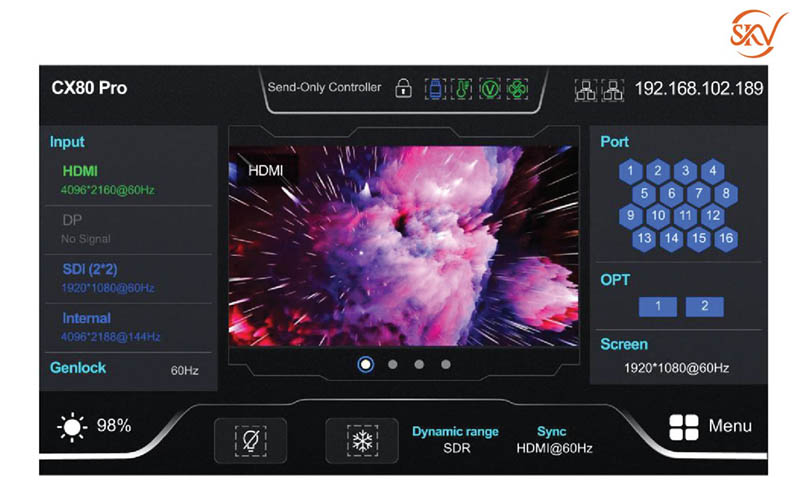

Touch LCD (Màn hình cảm ứng LCD): CX80 Pro đi kèm với một màn hình cảm ứng LCD 5.5-inch độ phân giải 1080p. Màn hình này nhạy và bền, cho phép người dùng điều khiển thiết bị dễ dàng bằng cách chạm vào màn hình LCD.

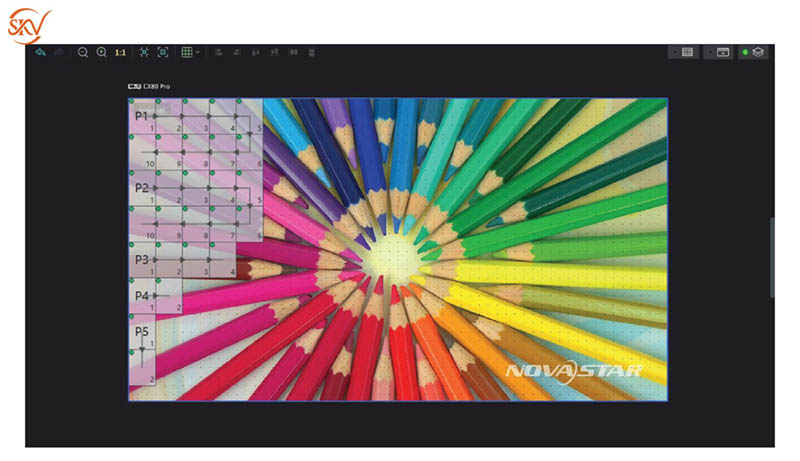

VMP Software Control (Điều khiển phần mềm VMP): Thiết bị có thể kết nối với phần mềm VMP để cung cấp các thao tác dễ dàng và thuận tiện, quản lý thiết bị thông minh.
Cascading Control via Ethernet (Điều khiển dạng dây dẫn qua Ethernet): Các cổng điều khiển Ethernet Gigabit hỗ trợ giao thức TCP/IP và topologia sao (star topology). Không cần switch hoặc router để triển khai nhiều thiết bị trên cùng một mạng LAN thông qua kết nối dây dẫn (cascading), vì chức năng chuyển mạch mạng đã được tích hợp sẵn trong thiết bị.
Các hạn chế chức năng:
- Chức năng Frame Rate Adaptive có thể thực hiện khi Novastar CX80 Pro hoạt động với các thẻ nhận CA50E, CA50C và XA50. Các IC điều khiển hiện được hỗ trợ bao gồm MBI5264, ICND2055, ICND2065, ICND2059 và ICND2069. Ngoài ra, cần sử dụng tập tin .ncp được tạo ra bởi Cabinet Tool từ NovaStar.
- Chức năng Dynamic Booster có thể thực hiện khi CX80 Pro hoạt động với các thẻ nhận CA50E, CA50C và XA50. Trước khi vận hành, khuyến nghị sử dụng máy phân tích màu CA410-VP427, CA410-P427 hoặc EYE2-400 để điều chỉnh độ sáng.
- Chức năng Full Grayscale Calibration có thể thực hiện khi CX80 Pro hoạt động với các thẻ nhận CA50E, CA50C và XA50.
- Sử dụng chức năng HDR giảm năng lực tải của CX80 Pro xuống dưới một nửa nếu CX80 Pro hoạt động với các thẻ nhận CA50E, CA50C và XA50. Chi tiết xem phần Năng lực Tải Cổng Ethernet trong tài liệu sản phẩm.
- Đối với chức năng độ trễ thấp, giá trị độ trễ thay đổi tùy theo thẻ đầu vào được lựa chọn và chế độ làm việc của thiết bị. Chi tiết xem trong hướng dẫn sử dụng sản phẩm.
Bảng mô tả ngoại hình của bộ xử lý hình ảnh Novastar CX80 Pro

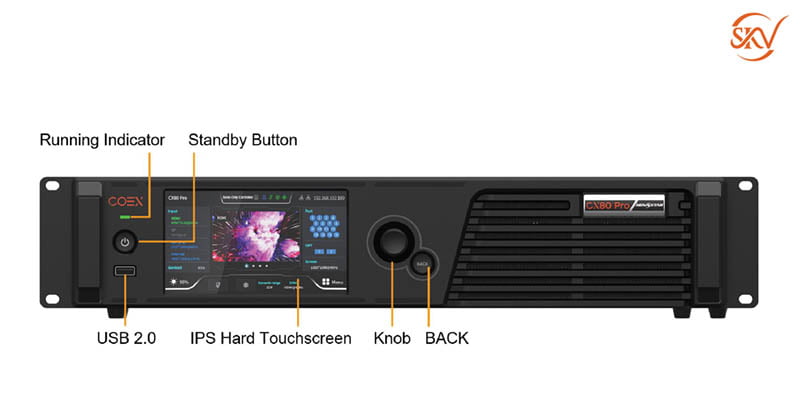

Mặt trước:
| Tên | Mô Tả |
| Running Indicator | – Đèn đỏ tắt: Chế độ chờ
– Đèn xanh tắt: Thiết bị đang khởi động – Đèn xanh sáng: Thiết bị hoạt động bình thường – Đèn đỏ nhấp nháy: Thiết bị hoạt động bất thường |
| Standby Button | – Nhấn để bật hoặc tắt thiết bị
– Giữ nút trong 5 giây trở lên để khởi động lại thiết bị |
| USB 2.0 | – Kết nối với ổ USB chỉ để xuất kết quả chẩn đoán thiết bị
– Hỗ trợ các hệ thống tệp NTFS và FAT32. Các hệ thống khác không được hỗ trợ. |
| IPS Hard Touchscreen | Màn hình cảm ứng cứng IPS 5.5 inch độ phân giải 1080p được sử dụng để hiển thị trạng thái thiết bị, thiết lập tham số và gửi lệnh điều khiển. |
| Knob | – Trên màn hình chính, nhấn núm xoay để vào màn hình menu chính
– Trên màn hình menu chính, xoay núm để chọn mục menu hoặc điều chỉnh giá trị tham số. Nhấn núm để xác nhận thao tác. – Giữ núm và nút BACK đồng thời trong 5 giây trở lên để khóa hoặc mở khóa màn hình cảm ứng và các nút. |
| BACK | Quay lại menu trước đó hoặc hủy thao tác hiện tại. |
Mặt sau:

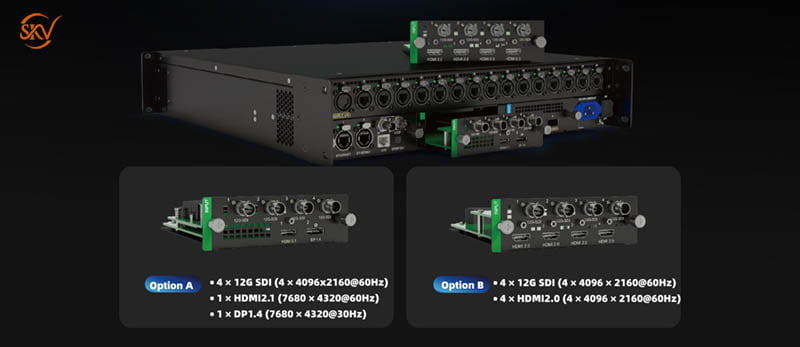

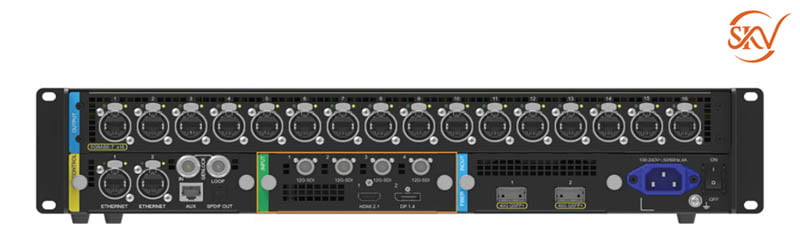

Card input 1:

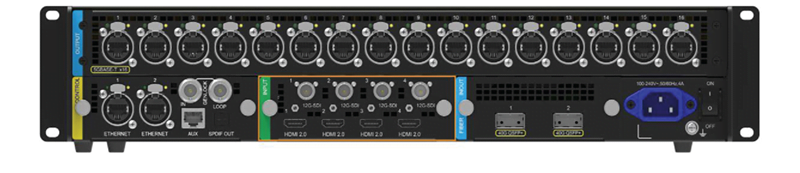

Card input 2:
| Input Card | ||||
| Input Card 1: CX_HDMI 2.1+DP 1.4+12G-SDI×4 | ||||
| Loại cổng | SL | Mô tả | ||
| HDMI 2.1
|
1 | Độ phân giải | 7680×4320@(60/50/48/30/25/24Hz) chỉ hỗ trợ | |
| HDR | – Hỗ trợ HDR10 và tuân thủ các tiêu chuẩn SMPTE ST 2084 và SMPTE ST 2086.
– Hỗ trợ HLG. |
|||
| Quản lý EDID | – Hỗ trợ độ phân giải tiêu chuẩn, lên đến 7680×4320@(60/50/48/30/25/24Hz)
– Không hỗ trợ độ phân giải đầu vào tùy chỉnh. |
|||
| HDCP | Tương thích HDCP 2.3, tương thích ngược. | |||
| Đầu vào tín hiệu xen kẽ | Không hỗ trợ | |||
| DP1.4 | 1 | Độ phân giải | 7680×4320@(30/25/24Hz) chỉ hỗ trợ | |
| HDR | – Hỗ trợ HDR10 và tuân thủ các tiêu chuẩn SMPTE ST 2084 và SMPTE ST 2086.
– Hỗ trợ HLG. |
|||
| Quản lý EDID | – Hỗ trợ độ phân giải tiêu chuẩn: 7680×4320@(30/25/24Hz).
– Không hỗ trợ độ phân giải đầu vào tùy chỉnh. |
|||
| HDCP | Tuân thủ HDCP 2.2, tương thích ngược | |||
| Đầu vào tín hiệu xen kẽ | Không hỗ trợ | |||
| 12G-SDI | 2 | Tiêu chuẩn | – Hỗ trợ đầu vào video tiêu chuẩn ST-2082 (12G), ST-2081 (6G), ST-424 (3G) và ST-292 (HD)
– Hỗ trợ 3G-Level A/Level B (chế độ DS). |
|
| Độ phân giải | – Độ phân giải tối đa: 4096×2160@60Hz | |||
| Tốc độ khung hình | Hỗ trợ tốc độ khung hình lên đến 60 Hz. | |||
| Mosaic | Các nguồn đầu vào SDI hỗ trợ đầu vào mosaic. | |||
| Tín hiệu đầu vào dạng đan xen | Không được hỗ trợ | |||
| Khác | Khuyến nghị sử dụng cáp SDI tiêu chuẩn Belden 12G. Hỗ trợ cáp dài lên đến 50 mét. | |||
| Input Card 2: CX_HDMI 2.0×4 + 12G-SDI×4 | ||||
| Loại cổng | SL | Mô tả | ||
| HDMI 2.0
|
4 | Độ phân giải | – Tối đa: 4096×2160@60Hz (bắt buộc)
– Tối thiểu: 800×600@60Hz |
|
| Chiều rộng/chiều cao tối đa (Bắt buộc): | – Chiều rộng: 8192 pixel (8192×1080@60Hz)
– Chiều cao: 8192 pixel (1080×8192@60Hz) |
|||
| Tốc độ khung hình | 23.98/24/25/29.97/30/47.95/48/50/59.94/60/71.93/72/75/100/119.88/120/143.86/144/240 Hz | |||
| HDR | – Hỗ trợ HDR10 và tuân thủ các tiêu chuẩn SMPTE ST 2084 và SMPTE ST 2086.
– Hỗ trợ HLG. |
|||
| Quản lý EDID | – Hỗ trợ độ phân giải tiêu chuẩn, lên đến 3840×2160@60Hz.
– Hỗ trợ độ phân giải đầu vào tùy chỉnh. |
|||
| HDCP | Tương thích HDCP 2.2, tương thích ngược. | |||
| 12G-SDI | 4 | Chúng giống như các đầu nối 12G-SDI của thẻ đầu vào 1 ở trên. | ||
| Output | ||||
| Cổng Ethernet 1-16 | 16 | Cổng Ethernet 5Gbps
|
||
| Cổng Optical 1-2 | 2 | 2 cổng quang 40Gbps
Công suất tải tối đa trên mỗi cổng quang bằng với 8 cổng Ethernet 5Gbps.
|
||
| SPDIF Out | 1 | Đầu ra âm thanh kỹ thuật số (Đã đặt chỗ) | ||
| Điều khiển | ||||
| Ethernet | 2 | Cổng điều khiển Gigabit Ethernet. Hỗ trợ giao thức TCP/IP và cấu trúc hình sao (star topology).
Các cổng này có cùng chức năng, không có thứ tự ưu tiên và có thể kết nối với phần mềm VMP. Không cần switch hoặc router để triển khai nhiều thiết bị trên cùng một LAN thông qua tính năng xếp tầng thiết bị (device cascading) vì chức năng chuyển mạch mạng đã được tích hợp sẵn. Tối đa 20 thiết bị CX80 Pro có thể được xếp tầng. |
||
| GENLOCK | 1 | Cổng kết nối tín hiệu Genlock (2 cổng). Hỗ trợ Bi-Level và Tri-Level.
Đối với các bộ tạo tín hiệu Genlock tiêu chuẩn, tối đa 20 thiết bị CX80 Pro có thể được nối tầng. |
||
| AUX | 1 | Một cổng phụ kết nối với thiết bị điều khiển trung tâm (RS232) (Được dự trữ) | ||
| Nguồn điện | ||||
| 100-240V~, 50/60Hz, 4A | 1 | Một đầu nối và công tắc đầu vào nguồn AC | ||
Thông số kỹ thuật của bộ xử lý Novastar CX40 pro
| THÔNG SỐ KỸ THUẬT | MÔ TẢ | ||
| Điện năng | Nguồn điện đầu vào | 100-240V~, 50/60Hz, 4A | |
| Tiêu thụ điện năng tối đa | 170 W | ||
| Môi trường hoạt động | Nhiệt độ | –10ºC đến +45ºC | |
| Độ ẩm | 0% RH đến 80% RH, không ngưng tụ | ||
| Môi trường lưu trữ | Nhiệt độ | –30ºC đến +80ºC | |
| Độ ẩm | 0% RH đến 90% RH, không ngưng tụ | ||
| Thông số vật lý | Kích thước | 482.6 mm × 95.1 mm × 528.0 mm | |
| Trọng lượng tịnh | 10.5 kg | ||
| Trọng lượng tổng | 12.5 kg | ||
| Thông tin đóng gói | Hộp ngoài | 660.0 mm × 570.0 mm × 210.0 mm, hộp giấy kraft | |
| Hộp đóng gói | 408.0 mm × 290.0 mm × 50.0 mm, hộp bìa cứng trắng | ||
| Phụ kiện | Card input 1 | 1 dây nguồn,
1 cáp Ethernet, 1 cáp HDMI 2.1 1 cáp DP 1.4 1 chứng nhận phê duyệt |
|
| Card input 2 | 1 dây nguồn,
1 cáp Ethernet, 1 cáp HDMI 2.0 1 chứng nhận phê duyệt |
||
| Chỉ số IP | IP20 : Tránh nước, không để sản phẩm bị ướt hoặc rửa. | ||
| Mức độ chống ồn (Thông thường tại 25°C/77°F) |
45dB (A) | ||
Ứng dụng của Bộ điều khiển Novastar CX80 Pro
Novastar CX80 Pro bao gồm 2 ứng dụng điển hình:

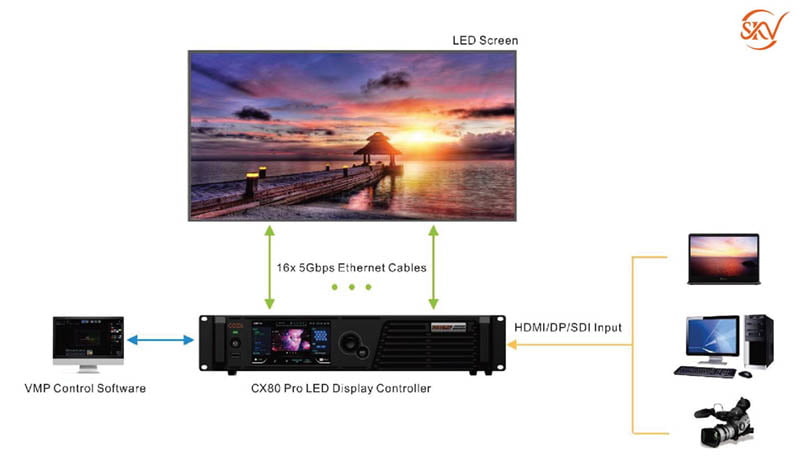

Ứng dụng Ethernet Output: Đầu ra qua Ethernet.

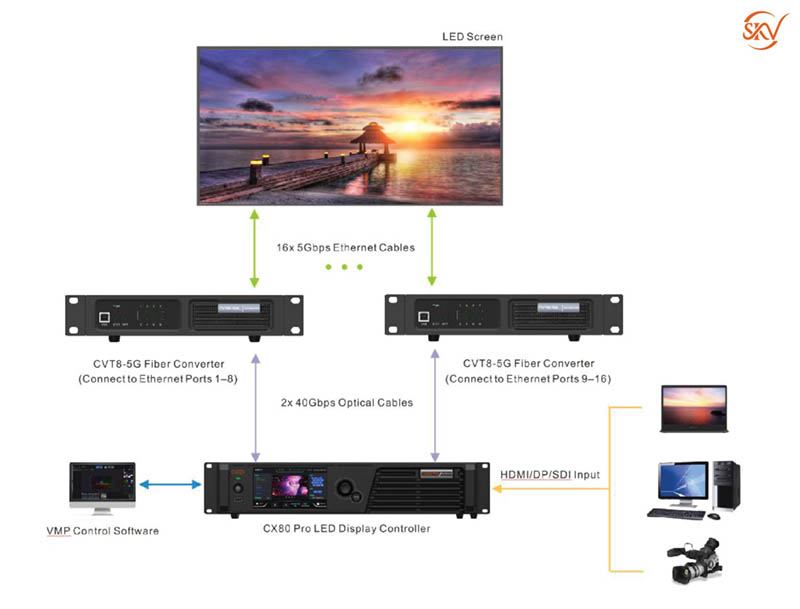

Ứng dụng truyền tải xa thông qua cổng quang OPT.
