Novastar KU20 là bộ điều khiển màn hình LED với 6 cổng Ethernet thuộc hệ thống điều khiển COEX đến từ thương hiệu NovaStar. Bộ điều khiển này có 1 cổng đầu vào HDMI, 6 cổng đầu ra Ethernet và 1 cổng đầu ra quang. Bộ xử lý hình ảnh Novastar KU20 cũng được hỗ trợ chạy trên phần mềm mới VMP (Vision Management Platform) để mang lại trải nghiệm vận hành và kiểm soát tốt hơn. Vậy KU20 mang đến những gì và đáp ứng cho những nhu cầu nào? hãy cùng SKV tìm hiểu trong bài viết này nhé.
Novastar KU20 đạt những chứng nhận nào?
Novastar KU20 là một sản phẩm mới cao cấp đến từ thương hiệu Novastar và đạt được nhiều chứng nhân, tiêu chuẩn chất lượng như: CCC, CE, FCC, IC, UL, CB, PSE, RCM, KC. Bạn có thể yên tâm sử dụng sản phẩm này trên toàn thế giới. Đây là những chứng nhận mới nhất hiện nay cho các sản phẩm thiết bị điện tử công nghệ.
Những trang bị và tính năng của Novastar KU20
Đầu vào và Đầu ra
- Đầu vào HDMI: 1 cổng HDMI 1.3 (có vòng lặp).
- Đầu vào video 10-bit và 8-bit.
- Đầu ra Ethernet: 6 cổng Ethernet, công suất tải lên đến 3.9 triệu điểm ảnh.
- Đầu ra quang: 1 cổng quang 10G.
Tính năng nâng cao
- Tỷ lệ hình ảnh: Hỗ trợ 2 chế độ: tùy chỉnh và pixel-to-pixel.
- Hiệu chỉnh thang xám toàn bộ: Làm việc với hệ thống hiệu chỉnh của NovaStar và máy ảnh cấp khoa học C3200. để tạo ra các hệ số hiệu chuẩn đặc biệt cho mỗi màu xám, đảm bảo đồng đều của mỗi màu xám và cải thiện đáng kể chất lượng hình ảnh.
- Hiệu chỉnh độ sáng và màu sắc từng pixel: hiệu chuẩn độ sáng và màu sắc từng điểm ảnh, loại bỏ hiệu khác biệt một cách hiệu quả và đảm bảo tính nhất quán cao cho cả độ sáng và màu sắc.
- Độ trễ: Hỗ trợ độ trễ thấp (0 khung hình, dưới 1 ms) và độ trễ bổ sung (0 đến 2 khung hình).
- Không giới hạn hình chữ nhật: Không giới hạn cho màn hình không đều.
- Tự động điều chỉnh tốc độ khung hình: Bộ điều khiển thích ứng với các tốc độ khung hình video khác nhau, bao gồm cả tốc độ khung hình thập phân. Hỗ trợ tốc độ khung hình tùy chỉnh và bước điều chỉnh tốc độ khung hình chi tiết nhỏ nhất là 0,01 Hz.
- Giám sát hệ thống hiển thị: Hỗ trợ giám sát trạng thái thiết bị và trạng thái màn hình. Mọi thông tin lỗi và cảnh báo có thể được báo cáo một cách tích cực.
- Hai chế độ làm việc: Hỗ trợ chế độ All-In-One Controller và Send-Only Controller. Ở chế độ Bộ điều khiển All-In-One, các chức năng lớp và điều chỉnh tỉ lệ hình ảnh có sẵn.
Điều khiển thiết bị
- Phần mềm VMP: Kết nối với phần mềm VMP để quản lý thông minh.
- Hỗ trợ giao thức SNMP và Art-Net.
- Điều khiển qua Ethernet: Hỗ trợ giao thức TCP/IP và cấu trúc liên kết sao, không cần công tắc mạng hay bộ định tuyến.
Các hạn chế chức năng
- Chức năng tự động điều chỉnh tốc độ khung hình chỉ có thể hoạt động khi KU20 kết hợp với thẻ nhận A10s Pro. Các IC điều khiển hiện được hỗ trợ bao gồm ICND2055, ICND2065, MBI5253A, MBI5253B, MBI5754B, MBI5264 và CFD555. Ngoài ra, cần sử dụng tệp .ncp được tạo bởi Cabinet Tool từ NovaStar.
- Chức năng Hiệu chuẩn toàn bộ màu xám chỉ có thể hoạt động khi KU20 kết hợp với thẻ nhận A10s Pro.
- Để kích hoạt độ trễ thấp, đảm bảo rằng tất cả các cổng Ethernet tải các tủ theo chiều dọc và chia sẻ cùng tọa độ Y.
Ngoại hình mặt trước và mặt sau của bộ xử lý hình ảnh Novastar KU20
Mặt trước:
| Tên | Mô tả |
|---|---|
| Đèn báo | Đỏ liên tục: Chế độ chờ |
| Xanh dương liên tục: Thiết bị đang khởi động | |
| Xanh lá cây liên tục: Thiết bị hoạt động bình thường | |
| Đỏ nhấp nháy: Thiết bị hoạt động bất thường | |
| Nút Chờ | Nhấn: Bật/tắt thiết bị |
| Giữ nút 5 giây: Khởi động lại | |
| USB 2.0 | Chức năng:Kết nối ổ USB để xuất kết quả chẩn đoán và gửi tệp cấu hình tủ |
| Hệ thống tệp hỗ trợ: Hỗ trợ hệ thống tệp NTFS và FAT32 | |
| Màn hình LCD | Màn hình 2.0 inch hiển thị trạng thái thiết bị, menu, và tin nhắn thiết lập thông số |
| Nút Xoay | Chức năng chính: Nhấn để vào menu chính, xoay để chọn mục hoặc điều chỉnh thông số, nhấn để xác nhận |
| Khóa/Mở khóa: Giữ nút xoay và nút BACK cùng lúc 5 giây hoặc lâu hơn để khóa/mở khóa các nút | |
| BACK | Trở lại menu trước hoặc hủy thao tác hiện tại |

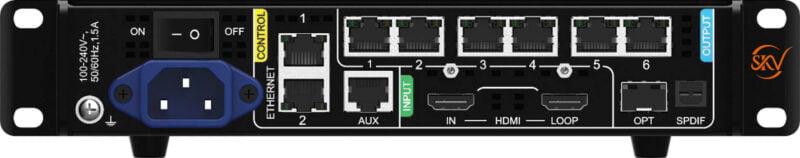

Mặt sau:
| Loại | Số lượng | Mô tả |
|---|---|---|
| Iutput | ||
| HDMI IN | 1 | Độ phân giải: Độ phân giải tối đa: 1920×1200@60Hz <br> Độ phân giải tối thiểu: 800×600@60Hz |
| Chiều rộng/chiều cao tối đa: Chiều rộng tối đa: 3840 (3840×600@60Hz) <br> Chiều cao tối đa: 2560 (800×2560@60Hz) | ||
| Tốc độ khung hình: 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60 / 71.93 / 72 / 75 / 100 / 119.88 / 120 Hz | ||
| Quản lý EDID: Hỗ trợ độ phân giải tiêu chuẩn, lên đến 1920×1080@60Hz. <br> Hỗ trợ độ phân giải đầu vào tùy chỉnh. | ||
| HDCP: Tuân thủ HDCP 1.4 | ||
| Đầu vào tín hiệu xen kẽ: Không được hỗ trợ | ||
| Output | ||
| Ethernet | 6 | 6 cổng Gigabit Ethernet. Hỗ trợ sao lưu nóng giữa các cổng Ethernet. |
| Dung lượng tải tối đa của thiết bị: 3.9 triệu điểm ảnh. | ||
| Dung lượng tối đa trên mỗi cổng Ethernet: 659,722 điểm ảnh (8bit@60Hz). | ||
| OPT | 1 | 1 cổng xuất tín hiệu quang 10G. |
| HDMI LOOP | 1 | 1 cổng lặp lại HDMI. Cho phép kết nối lên đến 8 thiết bị trong một vòng lặp. |
| SPDIF | 1 | 1 đầu ra âm thanh kỹ thuật số (Đã dành). |
| Điều khiển | ||
| Ethernet | 2 | 2 cổng Gigabit Ethernet điều khiển. Hỗ trợ giao thức TCP/IP và topologia sao. |
| Có thể kết nối với phần mềm VMP. | ||
| AUX | 1 | 1 cổng phụ kết nối với thiết bị điều khiển trung tâm (RS232) (Đã dành). |
| Power | 100-240V~, 50/60Hz, 1.5A. | |
| 1 cổng nối vào và công tắc nguồn AC. | ||
>>> Xem nhiều hơn: bộ điều khiển novastar
Sơ đồ lắp ráp thiết bị Novastar lên kệ
Một thiết bị novastar KU20 có độ rộng là một nửa 1U. Hai thiết bị KU20, hoặc một thiết bị KU20 và một mảnh nối có thể được kết hợp thành một bộ lắp ráp có độ rộng 1U. Bộ lắp ráp này có thể được lắp vào một tủ chuẩn có chiều rộng 19 inch.

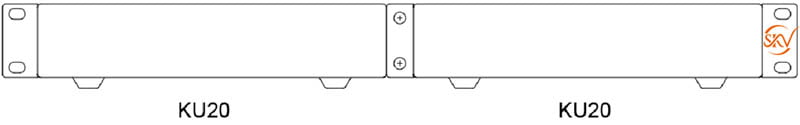

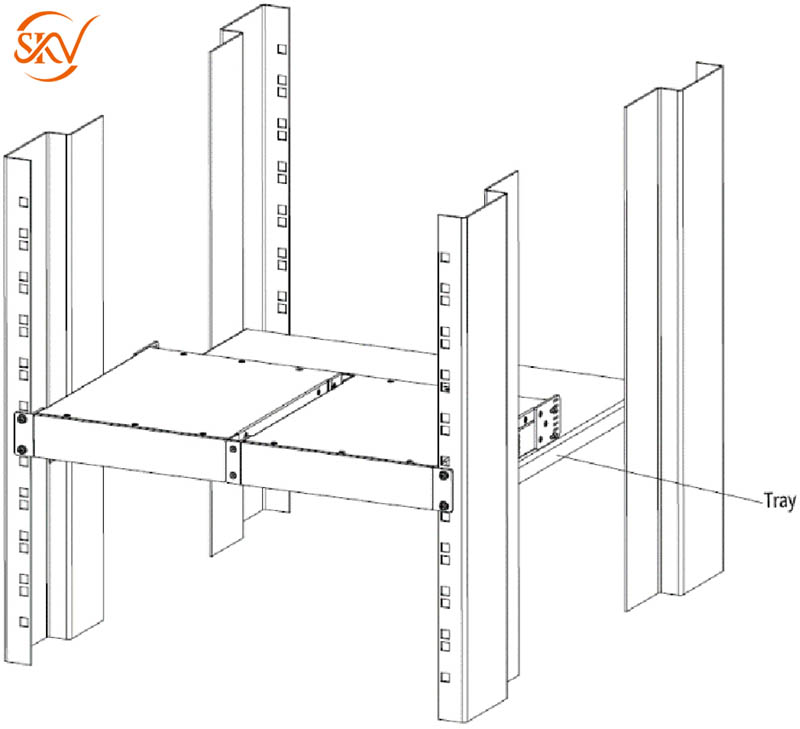

Lắp đặt 2 thiết bị:

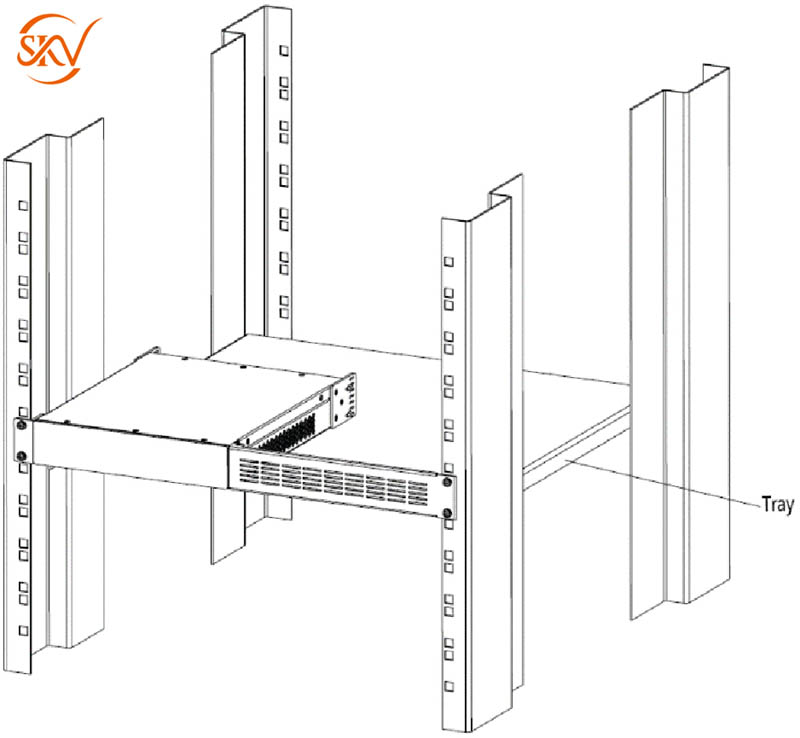

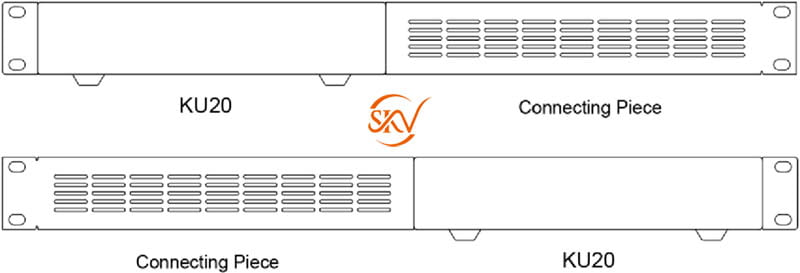

Lắp đặt một thiết bị và một thanh kết nối
Thông số kỹ thuật KU20 Novastar
| Thông số kỹ thuật | Mô tả | |
|---|---|---|
| Điện năng | Nguồn điện đầu vào | 100-240V~, 50/60Hz, 1.5A |
| Tiêu thụ điện năng tối đa | 25 W | |
| Môi trường hoạt động | Nhiệt độ | –20ºC đến +50ºC |
| Độ ẩm | 0% RH đến 80% RH, không ngưng tụ | |
| Môi trường lưu trữ | Nhiệt độ | –30ºC đến +80ºC |
| Độ ẩm | 0% RH đến 95% RH, không ngưng tụ | |

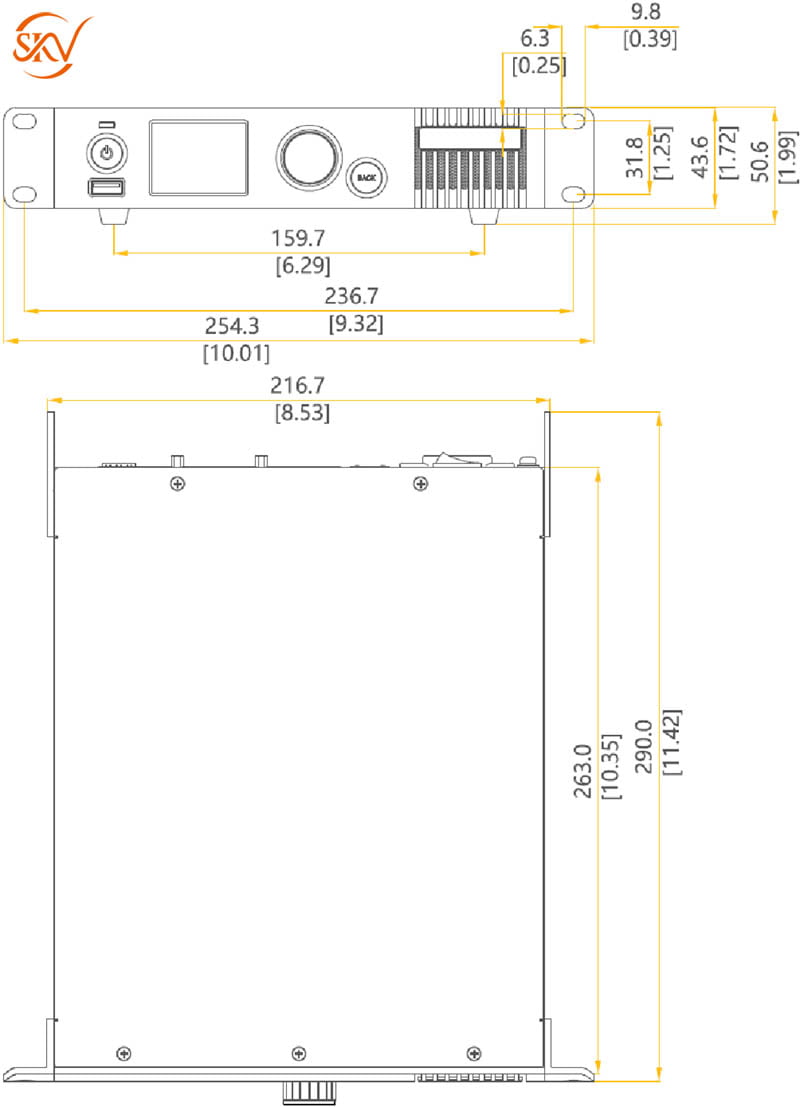

| Thông số vật lý | Kích thước | 254.3 mm × 50.6 mm × 290.0 mm |
| Trọng lượng tịnh | 2.1 kg | |
| Trọng lượng tổng | 3.1 kg | |
| Thông tin đóng gói | Hộp ngoài | 387.0 mm × 173.0 mm × 359.0 mm, hộp giấy kraft |
| Hộp đóng gói | 362.0 mm ×141.0 mm ×331.0 mm, hộp bìa cứng trắng | |
| Phụ kiện |
|
|
| Chỉ số IP | IP20 : Tránh nước, không để sản phẩm bị ướt hoặc rửa. | |
SKV Lighting – Nhà phân phối bộ xử lý hình ảnh Novastar KU20 chính hãng
Trải qua hơn 5 năm hoạt động và phát triển trong lĩnh vực màn Led chuyên nghiệp, SKV Lighting luôn chú trọng và đề cao sự hợp tác với các nhà sản xuất hàng đầu trong lĩnh vực, nhằm mang tới cho khách hàng những sản phẩm bộ xử lý hình ảnh Novastar KU20 chất lượng, chính hãng với hiệu quả ổn định, lâu dài nhất.
- Giá cả cạnh tranh và tốt nhất
- Đội ngũ kỹ thuật có trình độ chuyên môn cao và kinh nghiệm phong phú, đảm bảo chất lượng thi công.
- SKV cung cấp tư vấn các giải pháp tối ưu, giúp khách hàng tiết kiệm chi phí một cách hiệu quả.
- Trước khi thực hiện công trình, SKV tiến hành khảo sát chi tiết để đưa ra phương án phù hợp với nhu cầu của khách hàng.
- Quy trình làm việc của SKV và hợp đồng rõ ràng, đảm bảo sự minh bạch và đáng tin cậy.
- SKV là đơn vị phân phối và đại lý ủy quyền của các hãng nổi tiếng như Ledman, Leyard, Glux, Novastar, G-energy,…
- SKV cam kết 100% sản phẩm đạt chất lượng tốt nhất và cung cấp đầy đủ giấy tờ VAT, CO – CQ.
- SKV cam kết mang đến dịch vụ tốt nhất, bao gồm chế độ bảo hành, bảo trì, vận chuyển lắp đặt, đổi trả và nhiều hơn nữa.
- SKV Lighting cam kết sẽ mang đến cho quý khách hàng những sản phẩm bộ xử lý hình ảnh chất lượng nhất với giá ưu đãi nhất. Đặt hàng ngay hôm nay!
