Novastar MX20 (LED Display Controller) là bộ điều khiển màn hình LED tất cả trong một thuộc dòng hệ thống điều khiển mới COEX của công ty Novastar. Bộ điều khiển này tích hợp xử lý video và điều khiển video trong một hộp và cung cấp các cổng kết nối đầu vào gồm 2x HDMI 1.3, 1x 3G-SDI, 6x cổng đầu ra Ethernet và 2x cổng quang 10G. Nó cũng có thể hoạt động với phần mềm mới VMP (Nền tảng Quản lý Tầm nhìn) để mang lại trải nghiệm vận hành và điều khiển tốt hơn. Thiết bị đã được cấp các chứng nhận uy tín như CE / FCC /IC.
Để biết rõ hơn về đặc điểm cấu tạo và tính năng của dòng sản phẩm MX20 COEX, các bạn đừng bỏ qua bài viết dưới đây!
Những trang bị và tính năng của Novastar MX20
Bộ điều khiển LED MX20 của NovaStar được đánh giá là một thiết bị mạnh mẽ và linh hoạt, phù hợp cho các ứng dụng đòi hỏi chất lượng hình ảnh cao, độ chính xác và khả năng quản lý hệ thống phức tạp, đáp ứng tốt các nhu cầu của các sự kiện trực tiếp, màn hình LED lớn, và các ứng dụng đa phương tiện
Để thực hiện được các chức năng nhiệm vụ quan trọng này, Novastar đã trang bị cho thiết bị MX20 nhiều tính năng nâng cao và khả năng mở rộng, cụ thể:
Đầu vào và Đầu ra
Đầu vào
- 2x HDMI 1.3 (có vòng lặp): Cho phép kết nối hai nguồn tín hiệu HDMI 1.3, với khả năng loop through, giúp dễ dàng kết nối và chuyển tiếp tín hiệu mà không cần thêm thiết bị phụ trợ.
- 1x 3G-SDI (có vòng lặp): Cung cấp một cổng kết nối 3G-SDI với khả năng loop through, hỗ trợ truyền tải tín hiệu chất lượng cao và ổn định, thường được sử dụng trong các ứng dụng chuyên nghiệp.
- Hỗ trợ video đầu vào 8bit và 10bit: MX20 hỗ trợ xử lý video lên tới 10 bit, mang lại dải màu rộng hơn và độ sâu màu tốt hơn, giúp tạo ra hình ảnh sống động và chân thực hơn.
Đầu ra
- 6x cổng Ethernet Gigabit: Mỗi cổng Ethernet có khả năng tải lên đến 3.9 triệu pixel, cho phép điều khiển các màn hình LED có độ phân giải cao một cách dễ dàng.
- 2x cổng quang học 10G: Cổng quang học tốc độ cao đảm bảo truyền tải dữ liệu nhanh chóng và ổn định, đặc biệt hữu ích trong các môi trường có nhiều nhiễu hoặc yêu cầu truyền tải khoảng cách xa và các ứng dụng băng thông cao.
- 1x cổng SPDIF: Cổng âm thanh kỹ thuật số SPDIF được sử dụng để kết nối với hệ thống âm thanh vòm. Cung cấp kết nối âm thanh kỹ thuật số chất lượng cao, hỗ trợ đồng bộ hóa âm thanh và hình ảnh.
Điều khiển : Các loại điều khiển trong bộ điều khiển LED MX20 của NovaStar bao gồm:
- 1x Genlock input: Cho phép đồng bộ hóa tín hiệu video với nguồn tham chiếu bên ngoài và hỗ trợ loop through, đảm bảo hiển thị đồng bộ và giảm thiểu giật lag.
- 2x Ethernet: Các cổng điều khiển Ethernet hỗ trợ giao thức TCP/IP, cho phép điều khiển từ xa, dễ dàng tích hợp vào hệ thống hiện có và mở rộng kết nối nhiều thiết bị trên cùng mạng LAN mà không cần thêm thiết bị chuyển mạch.
- 1x Auxiliary Port: Cổng phụ trợ tăng cường tính linh hoạt, cho phép kết nối các thiết bị bổ sung và mở rộng chức năng của hệ thống.
Tính năng nâng cao
Lớp độc lập: Novastar MX20 hỗ trợ tối đa 3 lớp độc lập, cho phép điều chỉnh thứ tự ưu tiên của từng lớp trong thứ tự Z. Điều này giúp tối ưu hóa việc hiển thị và quản lý nội dung trên màn hình LED, đặc biệt là trong các ứng dụng đa phương tiện phức tạp.
Chia tỷ lệ hình ảnh: Với 4 chế độ chia tỷ lệ hình ảnh, người dùng MX20 có thể tùy chỉnh hình ảnh để phù hợp với nhu cầu cụ thể, từ việc giữ nguyên tỷ lệ gốc đến việc làm đầy màn hình một cách tối ưu.
Điều chỉnh màu sắc 14 kênh: Tính năng này cho phép MX20 có thể điều chỉnh chính xác sắc độ, độ bão hòa và độ sáng của màu đen, trắng và 12 màu chuẩn khác, mang lại khả năng tái tạo màu sắc chân thực và sống động.
Hiệu chỉnh toàn bộ mức xám: Hệ thống hiệu chỉnh cao cấp của NovaStar kết hợp với camera cấp khoa học C3200 tạo ra các hệ số hiệu chỉnh riêng biệt cho từng mức xám, đảm bảo tính đồng nhất của từng mức xám và cải thiện chất lượng hình ảnh đáng kể.
Độ trễ: MX20 hỗ trợ độ trễ thấp và khả năng tải của bộ điều khiển không bị giảm, với độ trễ tại bộ điều khiển là 0 khung hình trong chế độ hoạt động chỉ gửi và 1 khung hình trong chế độ hoạt động tất cả trong một. Đồng thời, hỗ trợ độ trễ bổ sung, có thêm 0-2 khung hình độ trễ tại bộ điều khiển. Điều này rất quan trọng cho các ứng dụng yêu cầu độ chính xác cao và phản ứng nhanh, chẳng hạn như trong các buổi biểu diễn trực tiếp hoặc các sự kiện thể thao.
Không có hạn chế hình chữ nhật: MX20 không giới hạn hình chữ nhật cho các màn hình không đều, cho phép tính toán độ phân giải một cách linh hoạt mà không ảnh hưởng đến dung lượng tải. Các pixel trống không tính vào tổng dung lượng. Khả năng tải đã sử dụng của các cổng Ethernet là tổng của độ phân giải của tất cả các tủ.Nó rất quan trọng khi triển khai các màn hình LED có hình dạng và kích thước không chuẩn.
Tự động điều chỉnh tốc độ khung hình: Bộ điều khiển MX20 có khả năng tự động điều chỉnh tốc độ khung hình đầu vào video, bao gồm cả tốc độ khung hình thập phân, và hỗ trợ tốc độ khung hình tùy chỉnh với bước tinh chỉnh nhỏ tới 0,01 Hz, giúp tối ưu hóa trải nghiệm hình ảnh mượt mà và linh hoạt.
Hai chế độ làm việc: MX20 hỗ trợ hai chế độ làm việc, bao gồm chế độ tất cả trong một và chế độ chỉ gửi.
- Trong chế độ chỉ gửi, độ trễ có thể được giảm đi một khung hình, phù hợp cho các ứng dụng yêu cầu phản ứng nhanh.
- Trong chế độ tất cả trong một, các chức năng lớp và chia tỷ lệ đều có sẵn, mang lại sự linh hoạt và hiệu suất cao.
Giám sát hệ thống hiển thị: Novastar MX20 hỗ trợ giám sát trạng thái thiết bị và trạng thái màn hình, với khả năng báo cáo thông tin lỗi và cảnh báo chủ động, giúp duy trì hệ thống hoạt động ổn định và đáng tin cậy.
Phương thức điều khiển thiết bị
Bộ điều khiển NovaStar này cung cấp các tính năng điều khiển tiên tiến và linh hoạt, giúp người dùng dễ dàng quản lý và vận hành hệ thống một cách hiệu quả, bao gồm:

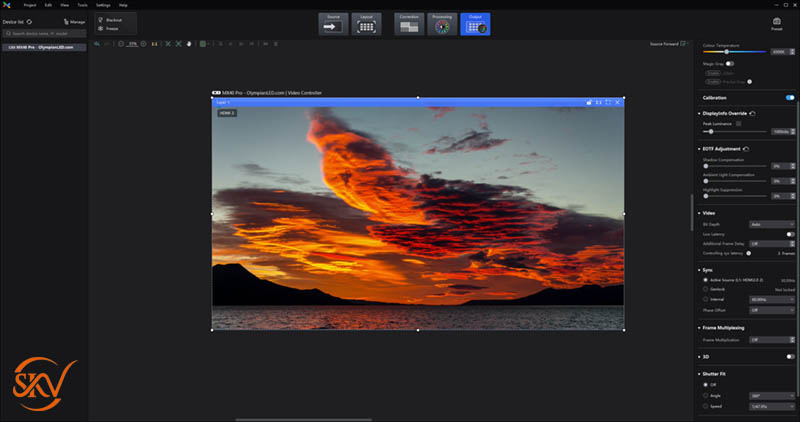

Điều khiển bằng phần mềm VMP: Phần mềm VMP của NovaStar cho phép người dùng dễ dàng quản lý và vận hành bộ điều khiển MX20 thông qua giao diện người dùng trực quan, hỗ trợ cấu hình và giám sát thiết bị từ xa một cách thuận tiện.
Hỗ trợ giao thức SNMP và Art-Net: MX20 hỗ trợ SNMP để quản lý mạng hiệu quả ó, giúp theo dõi trạng thái thiết bị, nhận cảnh báo và báo cáo sự cố kịp thời. Và Art-Net để tích hợp dễ dàng với các hệ thống điều khiển ánh sáng DMX512, giúp tối ưu hóa các hiệu ứng ánh sáng phức tạp và đồng bộ hóa với các thiết bị LED.
Điều khiển xếp chồng qua Ethernet: Các cổng Ethernet Gigabit của MX20 hỗ trợ giao thức TCP/IP và cấu trúc liên sao, cho phép triển khai nhiều thiết bị trên cùng một mạng LAN mà không cần sử dụng thêm switch hay router, giảm thiểu độ trễ và tăng cường hiệu suất giao tiếp giữa các thiết bị.
Các giới hạn chức năng
- Chức năng tự động điều chỉnh tốc độ khung hình chỉ hoạt động khi MX20 kết hợp với thẻ nhận A10s Pro. Các IC điều khiển hỗ trợ hiện tại bao gồm ICND2055, ICND2065, MBI5253A, MBI5253B, MBI5754B, MBI5264, và CFD555. Đồng thời, cần sử dụng tệp .ncp được tạo bởi Cabinet Tool từ NovaStar.
- Chức năng hiệu chỉnh toàn bộ mức xám chỉ hoạt động khi MX20 làm việc với thẻ nhận A10s Pro. Chức năng này giúp tối ưu hóa độ nhất quán màu sắc trên toàn bộ màn hình LED.
- Chức năng độ trễ thấp và Genlock không thể hoạt động đồng thời. Để kích hoạt độ trễ thấp, cần đảm bảo rằng tất cả các cổng Ethernet tải các mô-đun màn hình theo chiều dọc và có cùng tọa độ Y.
Mô tả ngoại hình của bộ xử lý hình ảnh Novastar MX20
Mặt trước:
Tên | Mô tả |
Running Indicator | – Đèn đỏ tắt: Chế độ chờ. – Đèn xanh tắt: Thiết bị đang khởi động. – Đèn xanh sáng: Thiết bị hoạt động bình thường. – Đèn đỏ nhấp nháy: Thiết bị hoạt động không bình thường. |
Standby Button | – Nhấn nút để bật hoặc tắt nguồn thiết bị. – Giữ nút trong ít nhất 5 giây để khởi động lại thiết bị. |
USB 2.0 | – Kết nối với ổ đĩa USB chỉ để xuất kết quả chẩn đoán thiết bị. – Chỉ hỗ trợ các hệ thống tập tin NTFS và FAT32. Các hệ thống khác không được hỗ trợ. |
LCT Screen | – Màn hình 2 inch hiển thị trạng thái thiết bị, menu, submenu và thông báo cho các thiết lập tham số. |
Knob | – Trên màn hình chính, nhấn núm xoay để vào màn hình menu chính – Trên màn hình menu chính, xoay núm xoay để chọn mục menu hoặc điều chỉnh giá trị tham số. Nhấn núm xoay để xác nhận hoạt động – Giữ núm xoay và nút BACK cùng lúc ít nhất 5 giây để khóa hoặc mở khóa các nút. |
BACK | – Quay lại menu trước đó hoặc hủy bỏ hoạt động hiện tại. |
Mặt sau:
Hình ảnh mô tả kích thước bộ điều khiển Novastar MX20
Mặt sau Bộ điều khiển Novastar MX20 | |||
Loại | SL | Mô tả | |
Inputs | |||
HDMI 1.3 IN | 2 | Độ phân giải: | Tối đa: 1920×1200@60Hz |
Tối thiểu: 800×600@60Hz. | |||
Chiều cao/ rộng tối đa | Tối đa chiều rộng: 3840 điểm ảnh (3840×600@50Hz) | ||
Tối đa chiều cao: 2560 điểm ảnh (800×2560@50Hz). | |||
Tốc độ khung hình: | 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60 / 72 / 75 / 85 / 100 / 119.88 / 120 / 143.86 / 144 Hz. | ||
Quản lý EDID: | Hỗ trợ độ phân giải tiêu chuẩn lên đến 1920×1080@60Hz. Hỗ trợ độ phân giải đầu vào tùy chỉnh. | ||
HDCP | Hỗ trợ HDCP 1.4. | ||
Đầu vào tín hiệu nửa vòng | Không được hỗ trợ. | ||
3G-SDI IN | 1 | Tiêu chuẩn | Hỗ trợ ST-424 (3G), ST-292 (HD) và ST-259 (SD) cho đầu vào video tiêu chuẩn. |
Hỗ trợ 3G-Level A/Level B (chế độ DS). | |||
Độ phân giải | Tối đa: 1920×1080@60Hz. | ||
Tốc độ khung hình | 23.98 Hz đến 60.00 Hz. | ||
Tín hiệu nửa khung hình | Hỗ trợ chuyển đổi từ nửa khung hình sang toàn khung hình cấp độ MQ. Tín hiệu nửa khung hình sẽ được phát hiện tự động và chuyển đổi thành tín hiệu liên tục | ||
Outputs | |||
1–6 | 6 | Cổng đầu ra Ethernet tốc độ Gigabit. Hỗ trợ sao lưu nóng giữa các cổng Ethernet. | |
Công suất tải thiết bị tối đa: 3.9 triệu pixel | |||
Công suất tải tối đa cho mỗi cổng Ethernet như sau: | |||
8bit@60Hz: 659,722 pixel | |||
10bit@60Hz: 329,861 pixel. Khi bộ điều khiển hoạt động với card nhận A10s Pro, công suất có thể lên đến 494,791 pixel. | |||
OPT 1–22 | 2 | cổng đầu ra quang 10G. OPT 1 truyền dữ liệu từ cổng Ethernet 1 đến 6.OPT 2 là kênh sao chép của OPT 1. | |
HDMI 1.3 LOOP | 2 | Lặp lại HDMI 1.3. Lên đến 8 thiết bị có thể được kết nối trong một vòng lặp. | |
3G-SDI LOOP | 1 | Lặp lại SDI 3G. Lên đến 8 thiết bị có thể được kết nối trong một vòng lặp. | |
SPDIF OUT | 1 | Đầu ra âm thanh kỹ thuật số (Dành riêng). | |
Controls | |||
ETHERNET | 2 | 2 cổng điều khiển Ethernet Gigabit. Hỗ trợ giao thức TCP/IP và cấu trúc sao chép. | |
Không cần switch hoặc router để triển khai nhiều thiết bị trên cùng mạng LAN. | |||
GENLOCK | 1 | Đầu nối tín hiệu Genlock. Hỗ trợ tín hiệu Bi-Level và Tri-Level. | |
IN: Chấp nhận tín hiệu đồng bộ. | |||
LOOP: Lặp lại tín hiệu đồng bộ. | |||
Đối với các máy phát tín hiệu Genlock tiêu chuẩn, có thể kết nối liên tiếp đến 20 thiết bị MX20. | |||
AUX | 1 | Cổng phụ kết nối với thiết bị điều khiển trung tâm (RS232) (Dành riêng). | |
Power | |||
100-240V~, | 1 | Một đầu nối và công tắc nguồn AC | |
50/60Hz, 2- 0.8A |
Kịch bản ứng dụng của bộ xử lý Novastar MX20
MX20 có hai kịch bản ứng dụng điển hình như được thể hiện dưới đây. Trong các ví dụ ứng dụng này, kích thước màn hình LED là 1920×1080.

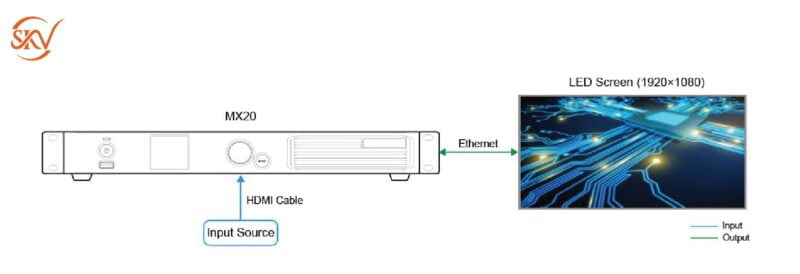

Ứng dụng 1: Ghép hình đồng bộ

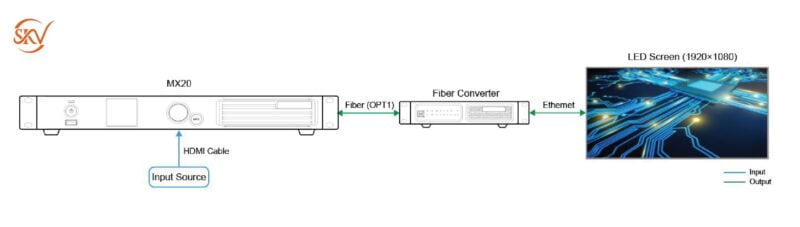

Ứng dụng 2: Truyền tải xa thông qua cổng OPT
Thông số kỹ thuật bộ điều khiển Novastar MX20
THÔNG SỐ KỸ THUẬT | MÔ TẢ | |
Điện năng | Nguồn điện đầu vào | 100-240V~, 50/60Hz, 2-0.8A |
Tiêu thụ điện năng tối đa | TBD W | |
Môi trường hoạt động | Nhiệt độ | –20ºC đến +50ºC |
Độ ẩm | 0% RH đến 80% RH, không ngưng tụ | |
Môi trường lưu trữ | Nhiệt độ | –30ºC đến +80ºC |
Độ ẩm | 0% RH đến 95% RH, không ngưng tụ | |
Thông số vật lý | Kích thước | 482.6 mm × 49.9 mm × 384.0 mm |
Trọng lượng tịnh | 4.5 kg | |
Trọng lượng tổng | 8.1 kg | |
Thông tin đóng gói | Hộp ngoài | 612.0 mm × 220.0 mm × 600.0 mm, hộp giấy kraft |
Hộp đóng gói | 408.0 mm × 294.0 mm × 51.0 mm, hộp bìa cứng trắng | |
Phụ kiện |
| |
Chỉ số IP | IP20 : Tránh nước, không để sản phẩm bị ướt hoặc rửa. |
