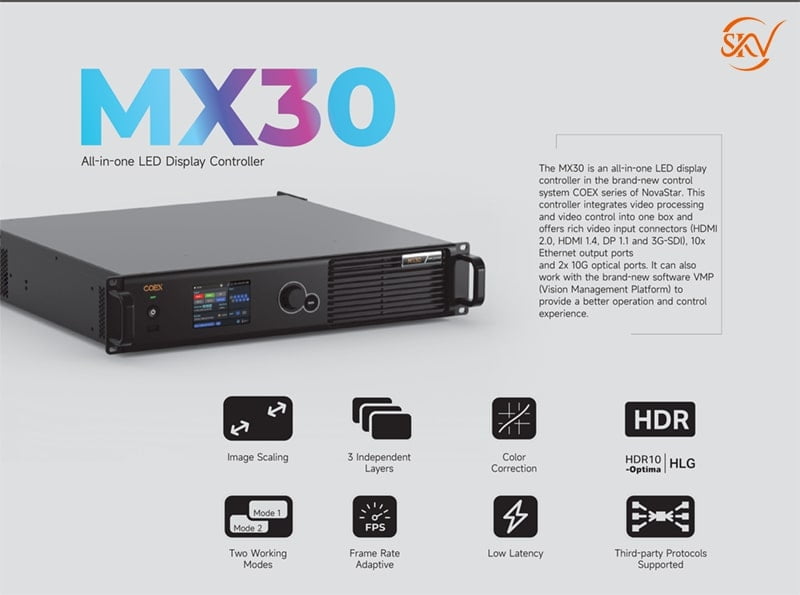

Novastar MX30 là một bộ xử lý điều khiển màn hình led được tích hợp tất cả trong một mới nhất trong hệ thống điều khiển COEX của NovaStar. Bộ điều khiển này được tích hợp khả năng xử lý video và điều khiển vào trong một thiết bị. Thiết bị này trang bị nhiều đầu vào như: HDMI 2.0, HDMI 1.4, DP 1.1 và 3G-SDI đầu ra 10 cổng xuất Ethernet và 2 cổng quang OPT 10G. Thiết bị này cũng có thể làm việc với phần mềm VMP mới nhất mang đến trải nghiệm làm việc vận hành và điều khiển cho chương trình biểu diễn hình ảnh.
Những trang bị và tính năng nổi bật của bộ xử lý màn hình led Novastar MX30
Đầu vào và Đầu ra bộ xử lý hình ảnh NovaStar MX30:
Bộ điều khiển Novastar MX30 được trang bị nhiều loại cổng INPUT và OUTPUT đáp ứng các nhu cầu kết nối truyền dữ liệu đầu vào và truyền dữ liệu hình ảnh dầu ra. NGoài ra còn có các cổng điều khiển để giúp bạn hỗ trợ điều khiển hình ảnh trên màn hình led.
Các loại đầu vào trên bộ xử lý:
- 1x HDMI 2.0 (có vòng lặp)
- 1x HDMI 1.4 (có loop through)
- 1x DP 1.1
- 2x 3G-SDI (có loop through)
Khả năng hỗ trợ đầu vào video 10-bit và 8-bit.
Các cổng kết nối đầu ra (Output):
- 10 cổng Ethernet Gigabit, khả năng tải lên đến 6,5 triệu pixel
- 2 cổng quang 10G, 1 làm cổng chính và 1 làm cổng dự phòng
- 1 cổng âm thanh kỹ thuật số SPDIF
3 loại điều khiển
- 1 đầu vào tín hiệu Genlock (có loop through)
- 2 cổng điều khiển Ethernet
- 1 cổng phụ trợ
Tính năng nâng cao của bộ xử lý hình ảnh NovaStar MX30
- 3 lớp độc lập: Hỗ trợ lên đến 3 lớp và điều chỉnh ưu tiên lớp theo thứ tự Z.
- Thu phóng hình ảnh: Hỗ trợ 4 chế độ thu phóng hình ảnh: tùy chỉnh, pixel tới pixel, bắt vào khung vẽ và lấp đầy màn hình.
- Hiệu chỉnh màu sắc 14 kênh: Hỗ trợ điều chỉnh chính xác độ màu, độ bão hòa và độ sáng của đen, trắng và 12 màu tiêu chuẩn từ các màu chính đỏ, xanh lá cây và xanh dương.
- Hiệu chỉnh toàn bộ mức xám: Làm việc với hệ thống hiệu chỉnh độ chính xác cao của NovaStar và camera cấp khoa học C3200 để tạo ra các hệ số hiệu chỉnh duy nhất cho mỗi mức xám, đảm bảo sự đồng đều của mỗi mức xám và cải thiện đáng kể chất lượng hình ảnh.
- HDR
− Hỗ trợ HDR10 và tuân thủ các tiêu chuẩn SMPTE ST 2084 và SMPTE ST 2086.
− Hỗ trợ HLG. - Độ trễ
− Hỗ trợ độ trễ thấp và không giảm dung lượng tải của bộ điều khiển. Độ trễ tại bộ điều khiển là 0 khung hình (ít hơn 1 ms) ở chế độ làm việc Chỉ Gửi và 1 khung hình ở chế độ làm việc Tất Cả Trong Một.
− Hỗ trợ độ trễ bổ sung. Có thể thêm từ 0 đến 2 khung hình độ trễ tại bộ điều khiển. - Thích ứng tốc độ khung hình: Bộ điều khiển có thể thích ứng với các tốc độ khung hình đầu vào video khác nhau, bao gồm cả các tốc độ khung hình thập phân. Hỗ trợ cả tốc độ khung hình tùy chỉnh và bước tinh chỉnh tốc độ khung hình nhỏ nhất là 0,01 Hz.
- Hai chế độ làm việc: Hỗ trợ các chế độ làm việc Tất Cả Trong Một và Chỉ Gửi.
− Ở chế độ Chỉ Gửi, độ trễ có thể giảm được một khung hình.
− Ở chế độ Tất Cả Trong Một, các chức năng lớp và thu phóng có sẵn. - Giám sát hệ thống hiển thị: Hỗ trợ giám sát trạng thái thiết bị và trạng thái màn hình. Bất kỳ lỗi và thông tin cảnh báo nào cũng có thể được báo cáo chủ động.
Điều khiển thiết bị bộ xử lý hình ảnh NovaStar MX30
- Điều khiển bằng phần mềm VMP: Thiết bị có thể kết nối với phần mềm VMP để cung cấp các thao tác dễ dàng và quản lý thiết bị thông minh.
- Hỗ trợ các giao thức SNMP và Art-Net
- Điều khiển nối tiếp qua Ethernet: Các cổng điều khiển Ethernet Gigabit hỗ trợ giao thức TCP/IP và cấu trúc liên kết sao. Không cần chuyển mạch hoặc định tuyến để triển khai nhiều thiết bị trên cùng một mạng LAN qua điều khiển nối tiếp thiết bị vì chức năng chuyển mạch mạng đã được tích hợp sẵn.
Giới hạn chức năng của bộ xử lý hình ảnh NovaStar MX30
- Chức năng Thích ứng Tốc độ Khung hình có thể được thực hiện khi MX30 hoạt động cùng với card nhận A10s Pro. Các IC điều khiển hiện đang được hỗ trợ bao gồm MBI5264, MBI5253B, ICND2055, ICND2065, ICND2059 và ICND2069. Ngoài ra, phải sử dụng tệp .ncp được tạo bởi Công cụ Cabinet từ NovaStar.
- Chức năng Hiệu chỉnh Toàn bộ Mức xám có thể được thực hiện khi MX30 hoạt động cùng với card nhận A10s Pro.
- Sử dụng chức năng HDR làm giảm dung lượng tải của MX30 xuống dưới một nửa nếu MX30 hoạt động cùng với card nhận A10s Pro.
Thiết kế bên ngoài bộ xử lý hình ảnh NovaStar MX30
Mặt trước Novastar MX30
| Tên | Mô tả |
|---|---|
| Đèn báo hoạt động | – Màu đỏ tĩnh: Chế độ chờ
– Màu xanh lam tĩnh: Thiết bị đang khởi động – Màu xanh lá cây tĩnh: Thiết bị đang hoạt động bình thường – Màu đỏ nhấp nháy: Thiết bị hoạt động không bình thường |
| Nút Chế độ chờ | – Nhấn nút để bật hoặc tắt thiết bị.
– Giữ nút trong 5 giây hoặc lâu hơn để khởi động lại thiết bị. |
| USB 2.0 | – Kết nối với ổ đĩa USB chỉ để xuất kết quả chẩn đoán của thiết bị.
– Chỉ hỗ trợ các hệ thống tệp NTFS và FAT32. Các hệ thống khác không được hỗ trợ. |
| Màn hình TFT | Màn hình 3.5 inch để hiển thị trạng thái thiết bị, menu, menu con và các thông báo cho cài đặt tham số. |
| Núm xoay | – Trên màn hình chính, nhấn núm xoay để vào màn hình menu chính.
– Trên màn hình menu chính, xoay núm để chọn một mục menu hoặc điều chỉnh giá trị tham số. Nhấn núm để xác nhận thao tác. – Giữ núm và nút BACK đồng thời trong 5 giây hoặc lâu hơn để khóa hoặc mở khóa các nút. |
| BACK | Quay lại menu trước hoặc hủy bỏ thao tác hiện tại. |
Mặt sau của NovaStar MX30
Cổng Input
| Loại | Số lượng | Mô tả |
|---|---|---|
| HDMI 2.0-1 IN | 1 | Độ phân giải
Chiều rộng/chiều cao tối đa
Tốc độ khung hình: 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60 / 72 / 75 / 85 / 100 / 119.88 / 120 / 143.86 / 144 / 240 Hz HDR
Quản lý EDID
HDCP: Tuân thủ HDCP 2.2, tương thích ngược. Tín hiệu xen kẽ: Không hỗ trợ |
| HDMI 1.4-2 IN | 1 | Độ phân giải
Chiều rộng/chiều cao tối đa
Tốc độ khung hình: 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60 / 72 / 75 / 85 / 100 / 119.88 / 120 / 143.86 / 144 / 240 Hz Quản lý EDID
HDCP: Tuân thủ HDCP 2.2, tương thích ngược. Tín hiệu xen kẽ: Không hỗ trợ |
| DP 1.1 | 1 | Độ phân giải:
Chiều rộng/chiều cao tối đa
Tốc độ khung hình: 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60 / 72 / 75 / 85 / 100 / 119.88 / 120 / 143.86 / 144 / 240 Hz Quản lý EDID
HDCP: Tuân thủ HDCP 2.2, tương thích ngược. Tín hiệu xen kẽ: Không hỗ trợ |
| 3G-SDI IN | 2 | Tiêu chuẩn
Độ phân giải: Độ phân giải tối đa: 1920×1080@60Hz Tốc độ khung hình: 23.98 Hz đến 60.00 Hz Tín hiệu xen kẽ: Hỗ trợ khử xen kẽ cấp độ MQ. Các tín hiệu xen kẽ sẽ được tự động phát hiện và chuyển đổi thành tín hiệu lũy tiến |
Cổng Output
| Loại | Số lượng | Mô tả |
|---|---|---|
| 1–10 | 10 | Các cổng đầu ra Ethernet Gigabit. Hỗ trợ sao lưu nóng giữa các cổng Ethernet.
Dung lượng tải tối đa của thiết bị: 6.5 triệu pixel Dung lượng tải tối đa mỗi cổng Ethernet như sau. Chi tiết xem phần Dung lượng Tải Cổng Ethernet. − 8bit@60Hz: 659,722 pixel − 10bit@60Hz: 329,861 pixel. Khi bộ điều khiển làm việc với card nhận A10s Pro, dung lượng có thể lên đến 494,791 pixel. |
| OPT 1–2 | 2 | Các cổng đầu ra quang học 10G<br>- OPT 1 truyền dữ liệu của các cổng Ethernet từ 1 đến 10.<br>- OPT 2 là kênh sao chép của OPT 1. |
| HDMI 2.0-1 LOOP | 1 | HDMI loop through. Tối đa 8 thiết bị có thể được kết nối trong một vòng lặp. |
| HDMI 1.4-2 LOOP | 1 | HDMI loop through. |
| 3G-SDI LOOP | 2 | SDI loop through. Tối đa 8 thiết bị có thể được kết nối trong một vòng lặp. |
| SPDIF OUT | 1 | Đầu ra âm thanh kỹ thuật số (Dự trữ) |
Cổng điều khiển
| Loại | Số lượng | Mô tả |
|---|---|---|
| ETHERNET | 2 | Các cổng điều khiển Ethernet Gigabit. Hỗ trợ giao thức TCP/IP và cấu trúc liên kết sao.
Có cùng chức năng không phân biệt thứ tự và ưu tiên, và có thể kết nối với phần mềm VMP. Không cần chuyển mạch hoặc định tuyến để triển khai nhiều thiết bị trên cùng một mạng LAN qua điều khiển nối tiếp thiết bị vì chức năng chuyển mạch mạng đã được tích hợp sẵn. Tối đa 20 thiết bị MX30 có thể được nối tiếp. |
| GENLOCK | 1 | Một cặp đầu nối tín hiệu Genlock. Hỗ trợ Bi-Level và Tri-Level.
– IN: Nhận tín hiệu đồng bộ. – LOOP: Vòng lặp tín hiệu đồng bộ. – Đối với các máy phát tín hiệu Genlock tiêu chuẩn, tối đa 20 thiết bị MX30 có thể được nối tiếp. |
| AUX | 1 | Một cổng phụ trợ kết nối với thiết bị điều khiển trung tâm (RS232) (Dự trữ) |
| Nguồn điện | 1 | 100-240V~, 50/60Hz, 2-0.8A – Một đầu nối nguồn AC và công tắc |
Thông số kỹ thuật bộ xử lý hình ảnh NovaStar MX30
| Mục | Giá trị | |
|---|---|---|
| Thống số điện | Nguồn điện đầu vào | 100-240V~, 50/60Hz, 2-0.8A |
| Mức tiêu thụ điện tối đa | 55 W | |
| Môi trường hoạt động | Nhiệt độ hoạt động | –20ºC đến +50ºC |
| Độ ẩm hoạt động | 0% RH đến 80% RH, không ngưng tụ | |
| Môi trường lưu trữ | Nhiệt độ lưu trữ | –30ºC đến +80ºC |
| Độ ẩm lưu trữ | 0% RH đến 95% RH, không ngưng tụ | |
| Thông số vật lý | Kích thước | 482.6 mm × 94.2 mm × 466.7 mm |
| Trọng lượng tịnh | 7.2 kg | |
| Trọng lượng tổng |
10.2 kg | |
| Lưu ý: Đây là tổng trọng lượng của sản phẩm, phụ kiện và vật liệu đóng gói được đóng gói theo tiêu chuẩn. | ||
| Thông số đóng gói | Hộp đóng gói | 660.0 mm × 570.0 mm × 210.0 mm, hộp giấy kraft |
| Hộp gồm phụ kiện | 408.0 mm × 290.0 mm × 50.0 mm, hộp bìa cứng trắng | |
| Phụ kiện | – 1x Dây nguồn
– 1x Cáp Ethernet – 1x Cáp HDMI – 1x Cáp DP – 1x Giấy chứng nhận phê duyệt |
|
| Tiêu chuẩn IP | IP20 Lưu ý: Vui lòng ngăn chặn sản phẩm khỏi bị nước xâm nhập và không làm ướt hoặc rửa sản phẩm. |
|
Cách lắp ráp thiết bị Novastar lên kệ
Thiết bị điều khiển màn hình led Novastar MX30 được lắp đặt trên giá đỡ, phải sử dụng ít nhất 4 ốc vít M5*12 để cố định sản phẩm. Giá đỡ cho lắp đặt phải chịu trọng lượng ít nhất 28,8kg.
