Bộ xử lý hình ảnh Novastar VX6S
Novastar VX6S là một bộ điều khiển tất cả trong một kết hợp chức năng thẻ gửi với xử lý video. Được thiết kế với khả năng xử lý video mạnh mẽ, nó hỗ trợ 7 đầu vào video và 6 đầu ra Ethernet Gigabit. Dựa trên nền tảng xử lý FPGA mạnh mẽ, VX6s hỗ trợ nhiều hiệu ứng chuyển đổi, như chuyển đổi mượt và mờ nhanh, mang lại khả năng điều khiển hiển thị linh hoạt và hiệu quả trong trình chiếu video.
Bộ xử lý hình ảnh Novastar VX6S mang tới trải nghiệm mới về chất lượng hình ảnh tuyệt vời. Kiểm soát hình ảnh linh hoạt. Đáp ứng rất nhiều nhu cầu trình chiếu và giải pháp cho màn hình led. Giao diện sử dụng dễ dàng, đầy đủ các tính năng kể cả đối với màn hình cố đinh hay sự kiện. Mang đến trải nghiệm tuyệt vời cho người dùng.
Các tính năng được trang bị trên bộ điều khiển hình ảnh Novastar VX6S
7 đầu vào bao gồm: 2x 3G-SDI, 2x HDMI 1.3, 1x DVI, 1x DVI (IN+LOOP), 1x USB
2 kiểu đầu ra
- 6 cổng Ethernet Gigabit, Dung lượng đầu ra video lên đến 3.900.000 pixel, với chiều rộng hoặc chiều cao lên đến 4096 pixel
- 1x DVI để giám sát: Hỗ trợ giám sát PVW hoặc PGM, và độ phân giải giám sát có thể điều chỉnh.
3 cửa sổ:
- Vị trí và kích thước cửa sổ có thể điều chỉnh
- Sắp xếp Z-order
- 3 chế độ tỷ lệ thu phóng cho đầu ra cửa sổ: Toàn màn hình, Pixel đến pixel, Tùy chỉnh
2 phương pháp cấu hình màn hình:
- Cấu hình màn hình nhanh
- Cấu hình màn hình nâng cao
2 chế độ hệ thống:
- Chế độ trực tiếp Hỗ trợ giám sát nội dung hiển thị.
- Chế độ chuyển đổi Chuyển từ PVW sang PGM chỉ bằng cách nhấn nút TAKE.
Điều chỉnh độ sáng màn hình
Kết nối nhiều đơn vị VX6s để tải một màn hình
16 cài đặt người dùng được lưu trữ dưới dạng mẫu và dễ dàng gọi lại bằng cách nhấn các nút số trên bảng điều khiển phía trước
Khóa nguồn vào HDMI, SDI hoặc DVI để đạt đồng bộ theo chiều dọc giữa các đầu ra của nhiều đơn vị VX6s.
>>> Xem thêm các sản phẩm khác: Video Processor
Các nút chức năng mặt trước của bộ xử lý hình ảnh Novastar VX6S
| STT | Nút | Chức năng |
|---|---|---|
| 1 | Nút ON/OFF | Nút nguồn |
| 2 | Màn hình OLED | Hiển thị trạng thái hiện tại và menu cài đặt của thiết bị. |
| 3 | Núm xoay | – Xoay núm để di chuyển qua các mục menu hoặc điều chỉnh giá trị tham số. – Nhấn núm để xác nhận lựa chọn hoặc cài đặt. |
| 4 | Nút ESC | Nhấn nút để thoát khỏi menu hoặc hoạt động hiện tại. |
| 5 | Nút điều khiển cửa | Nhấn nút để vào menu thuộc tính cửa tương ứng. Trạng thái các chỉ báo của nút: – Bật: Cửa sổ đang mở. – Tắt: Cửa sổ đã đóng. – Nhấp nháy: Cửa đang được chỉnh sửa. – Khi cửa sổ đã mở, giữ nút cửa có thể đóng cửa. – Trong chế độ phát USB, bạn có thể phát, tạm dừng, phát lại trước, phát lại tiếp theo hoặc dừng phát hiện tại. – SCALE: Đây là nút tắt cho chức năng tự động điều chỉnh kích thước. Bạn có thể nhấn nút này để cửa có ưu tiên thấp nhất phù hợp với màn hình. |
| 6 | Nút nguồn đầu vào | Nhấn nút để chuyển đổi nguồn đầu vào cho cửa. Các chỉ báo nút mô tả trạng thái nguồn đầu vào. – Luôn bật: Nguồn tín hiệu được truy cập. – Nhấp nháy: Nguồn đầu vào đang sử dụng, nhưng không có nguồn tín hiệu được truy cập. – Tắt: Nguồn đầu vào không được sử dụng và không có nguồn tín hiệu được truy cập. |
| 7 | Nút chức năng | – TAKE: Trong chế độ chuyển đổi, nhấn nút TAKE để chuyển đổi từ PVW sang PGM một cách mượt mà với hiệu ứng chuyển tiếp được thiết lập trước đó. – FN: Nút menu tùy chỉnh. Trong chế độ phát USB, nhấn nút để phát các tệp đa phương tiện trong ổ đĩa USB. |
| 8 | USB | – USB (Loại-B): Kết nối với máy tính trên cùng. – USB (Loại-A): Một cổng dự trữ |

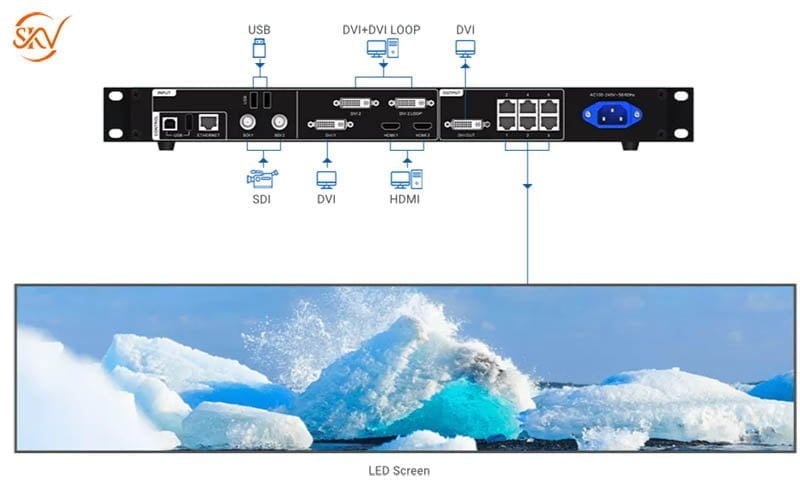

Các cổng kết nối mặt trước của bộ xử lý hình ảnh Novastar VX6S
Đầu vào ( Input)
| Kết nối | Số Lượng | Mô Tả |
|---|---|---|
| 3G-SDI | 2 |
Lưu ý: SDI không hỗ trợ cài đặt độ phân giải và độ sâu bit đầu vào. |
| USB 2.0 | 2 | Kết nối với chuột/bàn phím hoặc kết nối với ổ đĩa USB để phát các tệp đa phương tiện được lưu trong ổ đĩa. Các định dạng tệp hỗ trợ và ổ đĩa USB được mô tả như sau:
|
| DVI | 2 |
|
| DVI LOOP | 1 | Cổng ra DVI loop |
| HDMI | 2 |
|
Đầu ra (Output)
| Kết nối | Số Lượng | Mô Tả |
|---|---|---|
| Ethernet | 6 | 6 đầu ra Ethernet |
| DVI | 1 |
|
Điều khiển
| Kết nối | Số Lượng | Mô Tả |
|---|---|---|
| ETHERNET | 1 | Kết nối với PC để giao tiếp, hoặc kết nối với mạng. |
| USB | 1 | 1 × USB (Loại-B)
1 × USB (Loại-A) Sử dụng như kết nối đầu ra cho các thiết bị ghép nối. |
>>> Xem thêm nhiều hơn: Bộ xử lý hình ảnh Novastar
Thông số kỹ thuật bộ xử lý hình ảnh Novastar VX6S
| Overall Specifications | ||
| Electrical Parameters | Power consumption | 65 W |
| Power supply | AC100V-240V~ 50/60Hz | |
| Operating Environment | Temperature | 0°C to +45°C |
| Humidity | 20% RH to 90% RH non-condensing | |
| storage environment | Humidity | 10% RH to 95% RH non-condensing |
| Physical Specifications | Dimensions | 483.6mm × 276.4mm × 51.4mm |
| Net weight | 2.71 kg | |
| Total weight | 5.9 kg | |
| Packing Information | Carrying case | 540 mm × 370 mm × 140 mm |
| Accessory box | 1 × power cable 1 × USB cable 1 × DVI cable 1 × HDMI cable 1 × Ethernet cable 1 × Quick Start Guide 1 × Certificate of Approval | |
| Packing box | 555mm × 405mm × 180mm | |
| Certifications | CE, RoHS, FCC, IC, RCM, CB, KC, UL, EAC | |
| Noise Level (Typical 25ºC/77ºF) | 40 dB(A) | |
