Pixelhue F4 Seamless Switcher
Pixelhue F4 là bộ điều khiển hình ảnh hàng đầu được thiết kế cho quản lý nhiều màn hình trong các chương trình và hệ thống hình ảnh phức tạp. Với chipset FPGA hiệu suất cao, F4 cung cấp khả năng xử lý hình ảnh đáng tin cậy, ổn định, nhanh chóng và xuất video không nén 4k@60Hz 4:4:4 10bit. Đặc biệt, F4 hỗ trợ máy chiếu và màn hình không đều, với thiết kế module linh hoạt cho phép tùy chỉnh dễ dàng. Điều này khiến F4 trở thành giải pháp lâu dài và mạnh mẽ cho các ứng dụng LED và các sự kiện lớn.
Thông số kỹ thuật Pixelhue Flex View F4
Hiệu suất cao
Dòng Pixelhue Flex View – F4, được thiết kế để dễ dàng quản lý nhiều màn hình cho các chương trình hoặc hệ thống quản lý hình ảnh. Thích hợp sử dụng với nhiều định dạng đầu vào và nhiều đầu ra màn hình. F4, với chipset FPGA hiệu suất cao mới nhất, cung cấp hiệu suất hình ảnh đáng tin cậy, ổn định, nhanh hơn và tốt hơn, xuất video không nén 4k@60hz 4:4:4 10bits. Được thiết kế chú trọng đến bảo vệ môi trường, nền tảng thiết kế của Pixelhue là một giải pháp lâu dài tuyệt vời, đơn giản hóa việc nâng cấp thông qua các module cho tương lai.
Điều tốt hơn nữa là F4 hỗ trợ máy chiếu và màn hình có hình dạng không đều, hai tính năng không có trên F4 Lite.
Linh hoạt tối đa qua thiết kế module
Bộ xử lý F4 được thiết kế với 8 khe cắm đầu vào và 6 khe cắm đầu ra, cho phép bạn dễ dàng chọn các module I/O với các đầu nối đầu vào và đầu ra khác nhau để phù hợp với yêu cầu của hệ thống hình ảnh. Nhiều module I/O tùy chọn sẽ được cung cấp để nâng cấp trong tương lai. F4 sử dụng thiết kế module và hỗ trợ 8 thẻ đầu vào và 6 thẻ đầu ra với tối đa 32 đầu vào và 24 đầu ra. Mỗi thẻ đầu ra có thể cung cấp khả năng tải lên đến 2K@60Hz. F4 hỗ trợ tối đa 48 lớp mix SL, hoặc 24 lớp mix DL hoặc 12 lớp mix 4K. Nó cũng hỗ trợ nhiều đầu nối đầu vào và đầu ra, bao gồm các đầu nối DVI, DP, HDMI và 3G SDI, cho phép tùy chỉnh dễ dàng cho bất kỳ dự án hoặc chương trình nào.
Hoạt động đáng tin cậy & không lo lắng
Trong thị trường phát triển nhanh chóng này, công nghệ đáng tin cậy là chìa khóa cho một sự kiện xuất sắc. F4 cho phép bạn cấu hình hệ thống để đáp ứng nhiều sắp xếp kết nối và yêu cầu màn hình. F4 có nguồn cấp điện kép, sao lưu dữ liệu toàn bộ máy tới cấu hình địa phương, khôi phục nhanh và có thể hoạt động hoàn hảo 24/7. F4 cũng trải qua một loạt các bài kiểm tra thả, sốc và rung động và kiểm tra nhiệt, đảm bảo nó có thể tồn tại trong bất kỳ loại môi trường đường trường hoặc sự kiện nào.
Dễ sử dụng
F4 hoạt động rất tốt với phần mềm xử lý video TRITON của chúng tôi. TRITON cung cấp chế độ ngoại tuyến và chức năng chỉnh sửa trước, có thể nhập trực tiếp tại chỗ và di chuyển giữa các thiết bị khác nhau. Phần mềm này dễ học, và giao diện tinh vi nhưng thân thiện với người dùng hướng dẫn bạn từ đầu đến cuối của bất kỳ loại sự kiện nào với ít thao tác phức tạp nhất có thể. F4 cũng cải tiến so với F4 Lite với màn hình LCD 7” lớn hơn ở bảng điều khiển phía trước để theo dõi MVR tốt hơn.
Kiểm soát sự kiện toàn diện với U3 Controller
Với bộ điều khiển sự kiện U3, đáp ứng mọi yêu cầu của các sự kiện như biểu diễn sân khấu, triển lãm ô tô cao cấp, ghi hình chương trình TV, sự kiện ra mắt sản phẩm, hoặc bất kỳ loại triển lãm quy mô lớn nào.
Thông số kỹ thuật bộ xử lý hình ảnh Pixelhue F4
| Danh mục | Chi tiết |
|---|---|
| Đầu vào |
|
| Đầu ra |
|
| Đầu ra đa màn hình |
|
| AUX |
|
| Màn hình |
|
| Chuyển đổi và hiệu ứng |
|
| Layers |
|
| BKG & LOGO |
|
| Xử lý |
|
| Kiểm soát |
|
| Khác |
|
| Thống số phần cứng | |
| Kích thước (không bao gồm tay cầm) |
|
| Kích thước (bao gồm tay cầm) |
|
| Trọng lượng sản phẩm |
|
| Thông số điện |
|
| Độ ồn trung bình |
|
| Điều kiện hoạt động |
|
| Tuân thủ an toàn | CE, FC, IC |
| Thông tin đóng gói |
|
Các module card được hỗ trợ cho bộ điều khiển màn hình led Pixelhue F4
| Inputs | |
 |
Input Card – HDMI1.4 Quad 4x HDMI1.4 (Modular for F series) • HDCP 1.4 compliant SL: Up to 2048×1080@60Hz 4:4:4 8- bit ▫ DL: Up to 3840×1080@60Hz 4:4:4 8- bit • EDID management for VESA, and CVT compliant user timings • Common resolutions ▫ 1920×1080p@30/48/50/59.94/60Hz ▫ 3840×1080p@30/50/59.94/60Hz |
 |

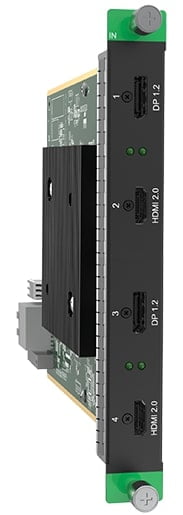

Input Card – Dual 4K HDMI2.0/DP1.2 DP 1.2×2 HDMI 2.0×2(Modular for F series) • DP1.2: HDCP 1.3 compliant ▫ Up to 4096×2160@60Hz 4:4:4 10-bit • HDMI: HDCP 2.2 compliant ▫ Up to 4096×2160@60Hz 4:4:4 8-bit • Only two connectors can be used simultaneously and these two connectors must come from different groups. (Group 1: Connectors 1&2.Group 2: Connectors 3&4) • EDID management for VESA, and CVT compliant user timings • Common resolutions ▫ 1920 ×1080p@30/48/50/59.94/60Hz ▫ 3840 ×1080p@30/50/59.94/60Hz ▫ 3840 ×2160p@30/50/59.94/60Hz |
 |
Input Card – 12G-SDI 2x 12G-SDI or 4x 3G-SDI or 1x 12G-SDI + 2x 3G-SDI • 12G-SDI ▫ Downward compatible with 6G-SDI, 3G-SDI, HD-SDI and SD-SDI ▫ Connectors 1 and 3 are available • 3G-SDI ▫ Downward compatible with HD-SDI and SD-SDI ▫ Four connectors are available • Deinterlacing by default • Common resolutions 12G-SDI ▫ 720×480i@59.94Hz ▫ 720×576i@50Hz ▫ 1920×1080i@50/59.94/60Hz ▫ 3840×2160p@23.98/24/25/29.97/30/50/59.94/60Hz 3G-SDI ▫ 720×576i(PAL)@50Hz ▫ 720×480i(PAL)@59.94Hz ▫ 1920×1080i@50/59.94/60Hz |
 |
Input Card – SL-DVI QuadSingle link DVI-D×4 |
 |

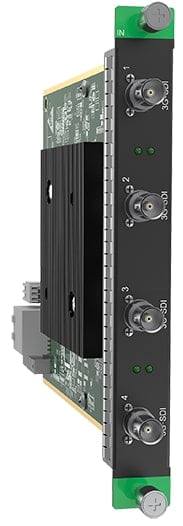

Input Card – 3G-SDI Quad3G SDI×4 |
 |

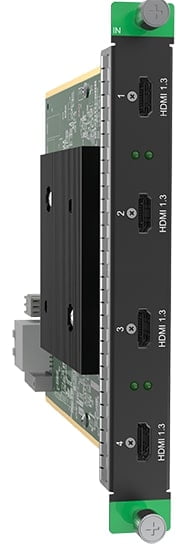

Input Card – HDMI1.3 QuadHDMI 1.3×4 |
 |

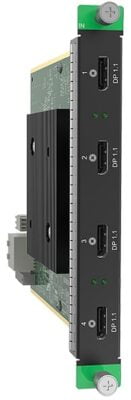

Input Card – DP1.1 QuadDP1.1×4 |
| Outputs | |
 |

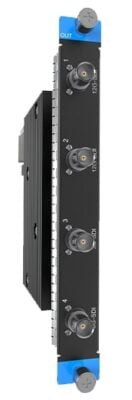

1x 12G-SDI or 4x 3G-SDI
• 12G-SDI: ▫ Downward compatible with 6G-SDI, 3G-SDI, HD-SDI and SD-SDI ▫ Connectors 1 is available, while connector 2 copies the output on connector 1 ▫ Connectors 3 and 4 are unavailable ▫ Max. resolution: 4096×2160@60Hz ▫ 1920 × 1080i@50/59.94/60Hz • 3G-SDI: ▫ Downward compatible with HD-SDI and SD-SDI ▫ Four connectors are available ▫ Max. resolution: 1920×1080@60Hz • Support for ST-2082(12G), ST-2081 (6G), ST-424 (3G), ST-292 (HD) and ST-259 (SD) • Level A and Level B adjustment NOT supported • Support for interlaced signal output • Support for output timing settings • Common resolutions • 12G-SDI: ▫ 720×480i (NTSC)@59.94Hz ▫ 720×576i (PAL)@50Hz ◦ 1280×720p@23.98/24/25/29.97/30/50/59.94/60Hz ◦ 1920×1080p@23.98/24/25/29.97/30/50/59.94/60Hz ◦ 1920×1080i@50/59.94/60Hz ◦ 2048×1080p@23.98/24/25/29.97/30/50/59.94/60Hz ◦ 3840×2160p@23.98/24/25/29.97/30/50/59.94/60Hz ◦ 4096×2160p@23.98/24/25/29.97/30/50/59.94/60Hz • 3G-SDI: ◦ 720×576i (PAL)@50Hz ◦ 720×480i (NTSC)@59.94Hz ◦ 1280×720p@23.98/24/25/29.97/30/50/59.94/60Hz ◦ 1920×1080i@50/59.94/60Hz ◦ 1920×1080p@23.98/24/25/29.97/30/50/59.94/60Hz |
 |

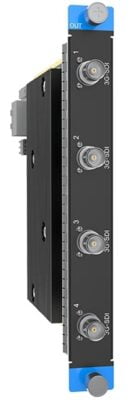

Output Card – 3G-SDI Quad4x 3G-SDI |
 |

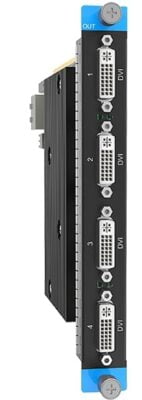

Output Card – SL-DVI QuadSingle Link DVI-D×4 |
 |
Output Card – HDMI1.3 Quad HDMI 1.3×4 (Modular for F series) • HDCP 1.4 complicant ▫ Up to 2048 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 2048 pixels ▫ Max. output height: 2048 pixels • Support for VESA/CVT and user timings • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz |
 |

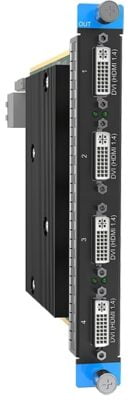

Output Card – DVI(HDMI1.4) Quad DVI(HDMI 1.4)×4 (Modular for F series) • HDCP 1.4 complicant • SL mode ▫ Up to 2048 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 2048 pixels ▫ Max. output height: 2048 pixels ▫ Connectors 2 and 4 are active, connectors 1 and 3 copy the output on connectors 2 and 4. • DL mode ▫ Up to 4096 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 4096 pixels ▫ Max. output height: 4096 pixels ▫ Connectors 1,2,3 and 4 are all active. • Support for VESA/CVT and user timings • Support for single link (default) and dual link modes • Compatible with HDMI 1.4 in DL mode • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz ▫ 2048 × 1080p@30/48/50/59.94/60Hz ▫ 3840 × 1080p@30/50/59.94/60Hz |
 |
Output Card – DVI(HDMI1.4)/OPT DVI(HDMI 1.4)×2 10G OPT×4 (Modular for F series) • DVI: HDCP 1.4 complicant ▫ Up to 4096 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 4096 pixels ▫ Max. output height: 4096 pixels • OPT 1 copies the output on DVI1.4-1. • OPT 2 copies the output on DVI1.4-2. • OPT 3 copies the output on OPT1. • OPT 4 copies the output on OPT2. • Support for VESA/CVT and user timings • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz ▫ 2048 × 1080p@30/48/50/59.94/60Hz ▫ 3840 × 1080p@30/50/59.94/60Hz |
 |

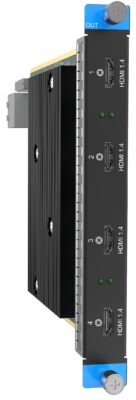

Output Card – HDMI1.4 Quad HDMI 1.4×4 (Modular for F series) • HDCP 1.4 complicant • SL mode ▫ Up to 2048 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 2048 pixels ▫ Max. output height: 2048 pixels ▫ Connectors 1,2,3 and 4 are all active. • DL mode ▫ Up to 4096 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 4096 pixels ▫ Max. output height: 4096 pixels ▫ Connectors 2 and 4 are active, connectors 1 and 3 copy the output on connectors 2 and 4. • Support for VESA/CVT and user timing • Support for single link (default) and dual link modes • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz ▫ 2048 × 1080p@30/48/50/59.94/60Hz ▫ 3840 × 1080p@30/50/59.94/60Hz |
 |
Output Card – 4K HDMI2.0/OPT (Modular for F series) HDMI 2.0×2 10G OPT×4 • HDMI 2.0: HDCP 2.2 compliant ▫ Up to 4096×2160@60Hz 4:4:4 8-bit ▫ Support DL (default) and 4K connector capacity • DL mode: ▫ Max. output width: 4096 pixels ▫ Max. output height: 4096 pixels ▫ Only two connectors (free combination) can be used in DL mode • 4K mode: ▫ Max. output width: 8192 pixels ▫ Max. output height: 7680 pixels ▫ Two connectors output the same content in 4K mode • OPT 1 and OPT 2 copy the output on HDMI. • OPT 3 and OPT 4 copy the output on OPT1 & OPT2. • Support for VESA/CVT and user timings • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz ▫ 2048 × 1080p@30/48/50/59.94/60Hz ▫ 3840 × 1080p@30/50/59.94/60Hz ▫ 3840 × 2160p@30/50/59.94/60Hz |
AUX |
|
 |
AUX – HDMII Output CardHDMI1.3×4 |
 |

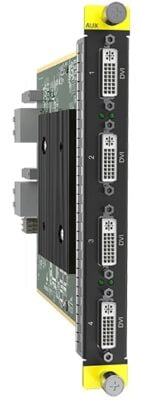

AUX – SL-DVI Output CardDVI1.3×4 |
