Pixelhue F8

Pixelhue F8 được thiết kế để quản lý dễ dàng nhiều màn hình cho các chương trình hoặc hệ thống quản lý hình ảnh. Phù hợp với nhiều định dạng đầu vào và đầu ra màn hình khác nhau.
Pixelhue Flexi View – F8, với chipset FPGA hiệu suất cao mới nhất, cung cấp hiệu suất hình ảnh ổn định, đáng tin cậy, nhanh hơn và tốt hơn, và xuất video 4k@60hz 4:4:4 10bit không nén. Được xây dựng với mục tiêu bảo vệ môi trường, nền tảng thiết kế của Pixelhue là giải pháp lâu dài tuyệt vời, đơn giản hóa việc nâng cấp qua các module cho tương lai.

Điểm nổi bật của Pixelhue F8

Tính linh hoạt tối ưu thông qua thiết kế mô-đun

Bộ xử lý Pixelhue F8 được thiết kế với 8 khe đầu vào và 8 khe đầu ra, cho phép dễ dàng chọn các module I/O với các đầu nối đầu vào và đầu ra khác nhau để phù hợp với yêu cầu của hệ thống hình ảnh. Nhiều module I/O tùy chọn hơn sẽ được cung cấp cho các nâng cấp trong tương lai. Pixelhue F8 sử dụng thiết kế mô-đun và hỗ trợ 8 card đầu vào và đầu ra với tối đa 32 đầu vào và đầu ra. Mỗi card đầu ra có thể cung cấp khả năng tải lên đến 2K@60Hz. F8 Pixelhue hỗ trợ tối đa 64 lớp trộn SL, hoặc 32 lớp trộn DL hoặc 16 lớp trộn 4K. Nó cũng hỗ trợ nhiều loại đầu nối đầu vào và đầu ra, bao gồm DVI, DP, HDMI và 3G SDI, cho phép dễ dàng tùy chỉnh cho bất kỳ dự án hoặc chương trình nào.

Hoạt động đáng tin cậy

Trong thị trường phát triển nhanh chóng này, công nghệ đáng tin cậy là chìa khóa cho một sự kiện xuất sắc. Pixelhue F8 cho phép bạn cấu hình hệ thống để phù hợp với nhiều cấu trúc kết nối và yêu cầu hiển thị khác nhau. F8 có hai nguồn điện, sao lưu dữ liệu toàn bộ máy vào cấu hình địa phương, khôi phục nhanh chóng và có thể hoạt động hoàn hảo 24/7. F8 Lite cũng trải qua một loạt các thử nghiệm nghiêm ngặt về va đập, rung lắc và nhiệt, đảm bảo nó có thể tồn tại trong mọi điều kiện di chuyển hoặc môi trường sự kiện.

Dễ sử dụng

Pixelhue F8 Seamless Switcher hoạt động xuất sắc với phần mềm xử lý video phù hợp của chúng tôi, TRITON. TRITON cung cấp chế độ ngoại tuyến và chức năng chỉnh sửa trước, có thể nhập trực tiếp khi làm việc tại chỗ và di chuyển giữa các thiết bị khác nhau. Phần mềm này dễ dàng nắm bắt, và giao diện tinh vi nhưng thân thiện với người dùng giúp bạn từ đầu đến cuối của bất kỳ sự kiện nào với ít thao tác phức tạp nhất.

Kiểm soát sự kiện toàn diện với bộ điều khiển U3

Với bộ điều khiển sự kiện Pixelhue U3, đáp ứng mọi yêu cầu sự kiện như biểu diễn sân khấu, triển lãm ô tô cao cấp, ghi hình chương trình truyền hình, sự kiện ra mắt sản phẩm, hoặc bất kỳ triển lãm quy mô lớn nào.

Mộ số tính năng chính

• Thiết kế mô-đun, card I/O, nguồn điện và card điều khiển chính có thể thay thế tại chỗ.
• Nguồn điện kép có thể tháo rời và hoán đổi.
• Lên đến 32 đầu vào 2K60p và 32 đầu ra 2K60p.
• Xử lý video 4K60p 4:4:4 10 bit thực sự.
• card I/O có thể tháo rời và hoán đổi.
• card IO cài đặt tại chỗ để cung cấp nhiều khả năng kết nối khác nhau.
• Lên đến 64 lớp trộn SL, 32 lớp trộn DL hoặc 16 lớp trộn 4K.
• Lớp kết nối chéo không chiếm tài nguyên lớp, di chuyển toàn màn hình.
• Quản lý BKG và LOGO.
• Xem đầu vào và PGM trên đầu ra phụ.
• Bố trí tùy chỉnh của các đầu nối đầu ra.
• Hỗ trợ pixel ảo.
• 2 đầu ra Multiviewer với bố cục linh hoạt, viền điều chỉnh và UMD.
• Khóa Luma và khóa Chroma.
• Đồng bộ đầu vào với Genlock; Genlock chấp nhận tín hiệu hai mức hoặc ba mức.
• Xem đầu vào trực tiếp trên Triton.
• Thời gian và tốc độ khung hình tùy chỉnh trên đầu ra.
• Chức năng AOI.
• Quản lý EDID đầu vào, bao gồm độ phân giải tiêu chuẩn, độ phân giải tùy chỉnh và cài đặt độ phân giải nâng cao.
• Tệp dự án để sao lưu và khôi phục dữ liệu.
• Báo cáo tự động về trạng thái đầu vào và đầu ra.
• Mặt nạ lớp điều chỉnh, lật và viền.

Trang bị chính trên Pixelhue F8

Đầu vào

• Lên đến 8 card đầu vào
  1. Đầu nối 4K hỗ trợ đầu vào lên đến 4K2K@60 4:4:4 8-bit
  2.  Đầu nối DL hỗ trợ đầu vào lên đến 4K1K@60 4:4:4 10-bit
  3. Đầu nối SL hỗ trợ đầu vào lên đến 2K1K@60 4:4:4 10-bit
  4. Đầu nối 4K (DP 1.2 và HDMI 2.0), mỗi đầu nối hỗ trợ lên đến 4K2K@60Hz 4:4:4 8-bit
  5. Đầu nối DL (DP 1.1 và dual-link DVI), mỗi đầu nối hỗ trợ lên đến 4K1K@60Hz 4:4:4 10-bit
  6. Đầu nối SL (HDMI 1.3, single-link DVI và 3G-SDI), mỗi đầu nối hỗ trợ lên đến 2K1K@60Hz 4:4:4 10-bit
• Cài đặt EDID tiêu chuẩn, tùy chỉnh và nâng cao Các độ phân giải thông thường: 1920×1080p@60Hz, 3840×1080p@60Hz và 3840×2160p@60Hz, v.v.
• Xử lý deinterlacing nguồn đầu vào
• Cắt nguồn đầu vào

Đầu ra

• Lên đến 8 card đầu ra.
  1. Đầu nối 4K hỗ trợ đầu ra lên đến 4K2K@60 4:4:4 8-bit
  2. Đầu nối DL hỗ trợ đầu ra lên đến 4K1K@60 4:4:4 10-bit
  3. Đầu nối SL hỗ trợ đầu ra lên đến 2K1K@60 4:4:4 10-bit d
  4. Đầu nối 4K (HDMI 2.0), mỗi đầu nối hỗ trợ lên đến 4K2K@60Hz 4:4:4 8-bit
  5. Đầu nối DL (HDMI 1.4 và dual-link DVII), mỗi đầu nối hỗ trợ lên đến 4K1K@60Hz 4:4:4 10-bit
  6. Đầu nối SL (HDMI 1.3, single-link DVI và 3G-SDI), mỗi đầu nối hỗ trợ lên đến 2K1K@60Hz 4:4:4 10-bit
  7. Đầu ra sao chép 10G OPT
• Cài đặt thời gian đầu ra tiêu chuẩn, tùy chỉnh và nâng cao
• Chiều rộng đầu ra có thể lên đến 8192 pixel, lựa chọn tốt hơn cho ứng dụng LED

Đầu ra Multiviewer

• 2 đầu ra single-link DVI hoặc HDMI 1.3 chuyên dụng cấu hình như đầu nối MVR với độ phân giải cố định 1920×1080p@60Hz
• Giám sát tất cả đầu vào và màn hình (PVW và PGM)
• Hiển thị UMD và điều chỉnh màu sắc
• Điều chỉnh màu nền MVR
• Bố trí tùy chỉnh dễ sử dụng
• Điều chỉnh viền cho cửa sổ MVR

AUX

• Hỗ trợ màn hình AUX. Đầu nối AUX có thể sử dụng độc lập hoặc ghép mosaic
• Màn hình AUX có thể theo dõi việc chuyển đổi thiết lập trước
• Xem tự do các đầu vào và màn hình (PGM)

Màn hình

• Đầu ra cấu hình như màn hình đơn hoặc màn hình rộng viền cạnh
• Bù viền và viền cạnh
• Ghép màn hình không đều và chức năng AOI đầu ra, lý tưởng cho các ứng dụng màn hình LED phức tạp và không đều
• BNC chuyên dụng với vòng lặp Genlock để đảm bảo đầu ra đồng bộ
• Hỗ trợ pixel ảo
• Lên đến 128 thiết lập trước

Chuyển đổi và Hiệu ứng

• Gửi PVW tới PGM qua hoạt động Take, Cut hoặc T-bar
• Chuyển đổi mờ
• Thời gian chuyển đổi tùy chỉnh
• Sao chép hoặc hoán đổi hiển thị trên PVW và PGM

Lớp

• Mỗi card đầu ra hỗ trợ lên đến 8 lớp trộn SL, 4 lớp trộn DL hoặc 2 lớp trộn 4K
• Hỗ trợ di chuyển toàn màn hình
• Chuyển đổi mờ và cắt trên tất cả các lớp
• Điều chỉnh lật lớp, mặt nạ và viền
• Lớp màu thuần có thể sử dụng làm nền

BKG & LOGO

• BKG có thể là hình ảnh được chụp hoặc nhập vào
• Số lượng BKG không giới hạn trong không gian lưu trữ 512 MB
• Hỗ trợ hình ảnh LOGO nhập vào
• BKG và LOGO độc lập cho mỗi màn hình
• BKG mặc định làm đầy toàn màn hình

Xử lý

• Động cơ scaling chất lượng cao
• Xử lý độ trễ thấp
• Tuân thủ HDCP 1.4 và HDCP 2.2

Kiểm soát

• Kiểm soát trực quan qua bộ điều khiển sự kiện U3
• Hai chế độ điều khiển, bộ điều khiển sự kiện U3 và máy tính điều khiển

Thông số kỹ thuât:

Thống số phần cứng

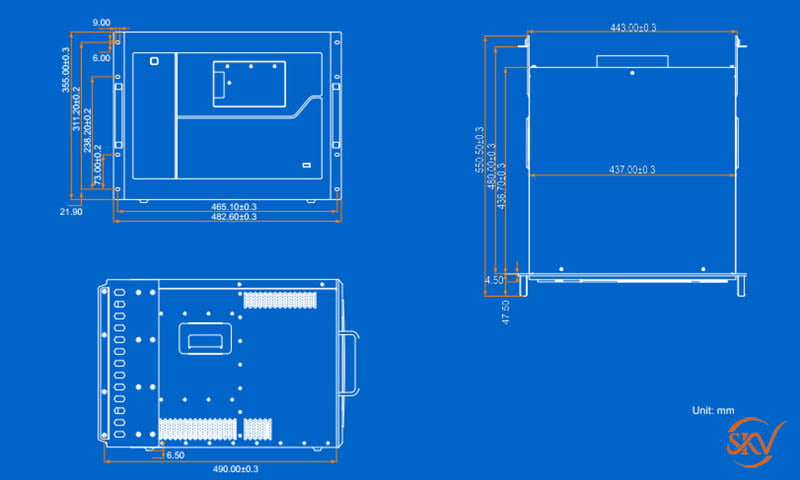

Kích thước (không bao gồm tay cầm)	Dài 482.6 mm × Rộng 354.9 mm × Cao 515.5 mm Dài 19 inch × Rộng 14 inch × Cao 20.3 inch
Kích thước (bao gồm tay cầm)	Dài 482.6 mm × Rộng 361.4 mm × Cao 543.5 mm Dài 19 inch × Rộng 14.2 inch × Cao 21.4 inch
Trọng lượng sản phẩm	39.1 kg / 86.2 lbs (Đầy đủ không bao gồm phụ kiện) 67.5 kg / 148.8 lbs (Đầy đủ với phụ kiện và hộp đựng)
Thông số điện	Nguồn điện dự phòng kép Đầu nối nguồn: AC100V‒240V 50/60HZ Tiêu thụ điện tối đa: 700 W (25℃)
Độ ồn trung bình	Phía trước: 53.73 dB Phía sau: 55.3 dB
Điều kiện hoạt động	Nhiệt độ: 0°C đến 45°C Độ ẩm: 0% RH đến 85% RH, không ngưng tụ
Tuân thủ an toàn	CE, FC, IC
Thông tin đóng gói	2 dây nguồn 1 hộp đựng (Tùy chọn) 1 cáp Ethernet RJ45-RJ45 1 cáp USB 1.5m 1 ổ đĩa USB 1 tua vít Lion 1 Hướng dẫn khởi động nhanh 1 Thư khách hàng 1 Hướng dẫn an toàn 1 Giấy chứng nhận chấp thuận

Các module card được hỗ trợ gắn cho Pixelhue F8

Inputs

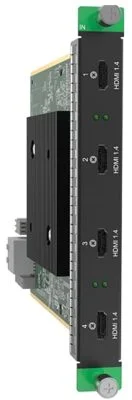

	Input Card – HDMI1.4 Quad 4x HDMI1.4 (Modular for F series) • HDCP 1.4 compliant SL: Up to 2048×1080@60Hz 4:4:4 8- bit ▫ DL: Up to 3840×1080@60Hz 4:4:4 8- bit • EDID management for VESA, and CVT compliant user timings • Common resolutions ▫ 1920×1080p@30/48/50/59.94/60Hz ▫ 3840×1080p@30/50/59.94/60Hz

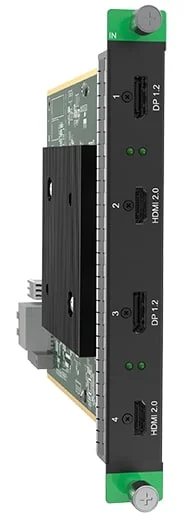

	Input Card – Dual 4K HDMI2.0/DP1.2 DP 1.2×2 HDMI 2.0×2(Modular for F series) • DP1.2: HDCP 1.3 compliant ▫ Up to 4096×2160@60Hz 4:4:4 10-bit • HDMI: HDCP 2.2 compliant ▫ Up to 4096×2160@60Hz 4:4:4 8-bit • Only two connectors can be used simultaneously and these two connectors must come from different groups. (Group 1: Connectors 1&2.Group 2: Connectors 3&4) • EDID management for VESA, and CVT compliant user timings • Common resolutions ▫ 1920 ×1080p@30/48/50/59.94/60Hz ▫ 3840 ×1080p@30/50/59.94/60Hz ▫ 3840 ×2160p@30/50/59.94/60Hz

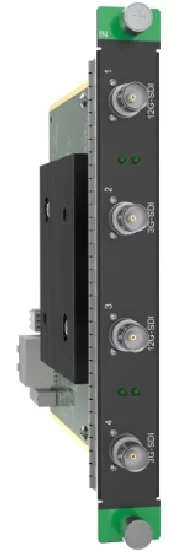

	Input Card – 12G-SDI 2x 12G-SDI or 4x 3G-SDI or 1x 12G-SDI + 2x 3G-SDI • 12G-SDI ▫ Downward compatible with 6G-SDI, 3G-SDI, HD-SDI and SD-SDI ▫ Connectors 1 and 3 are available • 3G-SDI ▫ Downward compatible with HD-SDI and SD-SDI ▫ Four connectors are available • Deinterlacing by default • Common resolutions 12G-SDI ▫ 720×480i@59.94Hz ▫ 720×576i@50Hz ▫ 1920×1080i@50/59.94/60Hz ▫ 3840×2160p@23.98/24/25/29.97/30/50/59.94/60Hz 3G-SDI ▫ 720×576i(PAL)@50Hz ▫ 720×480i(PAL)@59.94Hz ▫ 1920×1080i@50/59.94/60Hz
	Input Card – SL-DVI Quad Single link DVI-D×4 (Modular for F series) • HDCP 1.4 complicant ▫ SL mode: Up to 2048 × 1080@60Hz 4:4:4 8-bit ▫ DL mode: Up to 4096 × 1080@60Hz 4:4:4 8-bit • Dual link mode supported, connectors 2 adn 4 active • EDID management for VESA, and CVT compliant user timings • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz

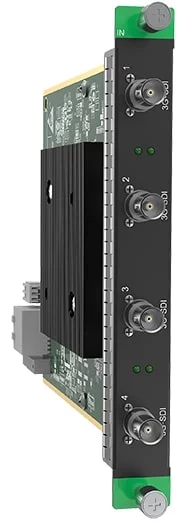

	Input Card – 3G-SDI Quad 3G SDI×4 (Modular for F series) • Downward compatible with SD/HD SDI • Bi-level at SD and Tri-level at HD • Deinterlacing by default • Support for SMPTE 425-1, 2048-2, 296M, 292M and 259M • Common resolutions • 720×576i (PAL)@50Hz ▫ 720 × 480i(NTSC)@59.94Hz ▫ 1920 × 1080i@50/59.94/60Hz

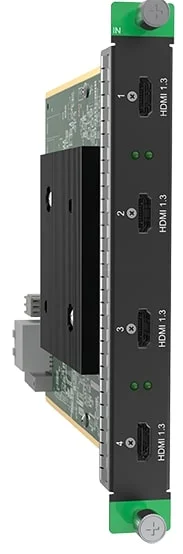

	Input Card – HDMI1.3 Quad HDMI 1.3×4 (Modular for F series) • HDCP 1.4 complicant ▫ Up to 2048 × 1080@60Hz 4:4:4 8-bit • EDID management for VESA, and CVT compliant user timings • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz

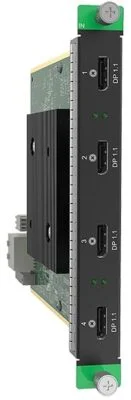

	Input Card – DP1.1 Quad DP1.1×4 (Modular for F series) • HDCP 1.3 complicant ▫ SL mode: Up to 2048 × 1080@60Hz 4:4:4 8-bit ▫ DL mode: Up to 3840 × 1080@60Hz 4:4:4 8-bit • EDID management for VESA, and CVT compliant user timings • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz ▫ 3840 × 1080p@30/50/59.94/60Hz
Outputs

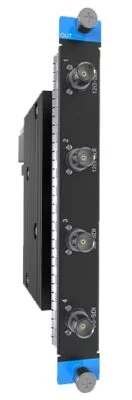

	1x 12G-SDI or 4x 3G-SDI • 12G-SDI: ▫ Downward compatible with 6G-SDI, 3G-SDI, HD-SDI and SD-SDI ▫ Connectors 1 is available, while connector 2 copies the output on connector 1 ▫ Connectors 3 and 4 are unavailable ▫ Max. resolution: 4096×2160@60Hz ▫ 1920 × 1080i@50/59.94/60Hz • 3G-SDI: ▫ Downward compatible with HD-SDI and SD-SDI ▫ Four connectors are available ▫ Max. resolution: 1920×1080@60Hz • Support for ST-2082(12G), ST-2081 (6G), ST-424 (3G), ST-292 (HD) and ST-259 (SD) • Level A and Level B adjustment NOT supported • Support for interlaced signal output • Support for output timing settings • Common resolutions • 12G-SDI: ▫ 720×480i (NTSC)@59.94Hz ▫ 720×576i (PAL)@50Hz ◦ 1280×720p@23.98/24/25/29.97/30/50/59.94/60Hz ◦ 1920×1080p@23.98/24/25/29.97/30/50/59.94/60Hz ◦ 1920×1080i@50/59.94/60Hz ◦ 2048×1080p@23.98/24/25/29.97/30/50/59.94/60Hz ◦ 3840×2160p@23.98/24/25/29.97/30/50/59.94/60Hz ◦ 4096×2160p@23.98/24/25/29.97/30/50/59.94/60Hz • 3G-SDI: ◦ 720×576i (PAL)@50Hz ◦ 720×480i (NTSC)@59.94Hz ◦ 1280×720p@23.98/24/25/29.97/30/50/59.94/60Hz ◦ 1920×1080i@50/59.94/60Hz ◦ 1920×1080p@23.98/24/25/29.97/30/50/59.94/60Hz

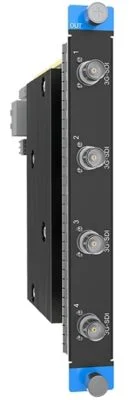

	Output Card – 3G-SDI Quad 4x 3G-SDI (Modular for F series) • Backward compatible with HD-SDI and SD-SDI • Support for ST-424 (3G), ST-292 (HD) and SMPTE259 SD • Under 1920×1080@50/59.94/60Hz, Level A and Level B adjustment supported • Support for interlaced signal timing settings • Connector copying supported Connectors 2 and 4 are active, while connectors 1 and 3 copy the outputs on connectors 2 and 4 respectively • Common resolutions ▫ 720 × 480i(NTSC)@59.94Hz ▫ 720 × 576i(PAL)@50Hz ▫ 1280 × 720p@23.98/24/25/29.97/30/50/59.94/60Hz ▫ 1920 × 1080p@23.98/24/25/29.97/30/50/59.94/60Hz ▫ 1920 × 1080i@50/59.94/60Hz

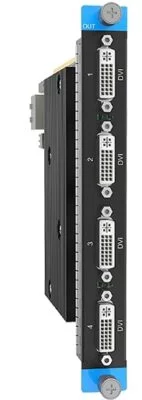

	Output Card – SL-DVI Quad Single Link DVI-D×4 (Modular for F series) • HDCP 1.4 complicant ▫ Up to 2048 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 2048 pixels ▫ Max. output height: 2048 pixels • Support for VESA/CVT and user timings • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz

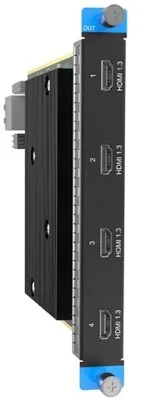

	Output Card – HDMI1.3 Quad HDMI 1.3×4 (Modular for F series) • HDCP 1.4 complicant ▫ Up to 2048 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 2048 pixels ▫ Max. output height: 2048 pixels • Support for VESA/CVT and user timings • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz

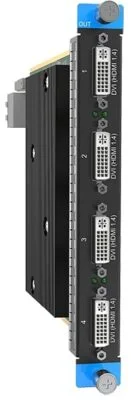

	Output Card – DVI(HDMI1.4) Quad DVI(HDMI 1.4)×4 (Modular for F series) • HDCP 1.4 complicant • SL mode ▫ Up to 2048 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 2048 pixels ▫ Max. output height: 2048 pixels ▫ Connectors 2 and 4 are active, connectors 1 and 3 copy the output on connectors 2 and 4. • DL mode ▫ Up to 4096 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 4096 pixels ▫ Max. output height: 4096 pixels ▫ Connectors 1,2,3 and 4 are all active. • Support for VESA/CVT and user timings • Support for single link (default) and dual link modes • Compatible with HDMI 1.4 in DL mode • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz ▫ 2048 × 1080p@30/48/50/59.94/60Hz ▫ 3840 × 1080p@30/50/59.94/60Hz

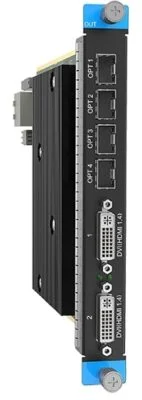

	Output Card – DVI(HDMI1.4)/OPT DVI(HDMI 1.4)×2 10G OPT×4 (Modular for F series) • DVI: HDCP 1.4 complicant ▫ Up to 4096 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 4096 pixels ▫ Max. output height: 4096 pixels • OPT 1 copies the output on DVI1.4-1. • OPT 2 copies the output on DVI1.4-2. • OPT 3 copies the output on OPT1. • OPT 4 copies the output on OPT2. • Support for VESA/CVT and user timings • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz ▫ 2048 × 1080p@30/48/50/59.94/60Hz ▫ 3840 × 1080p@30/50/59.94/60Hz

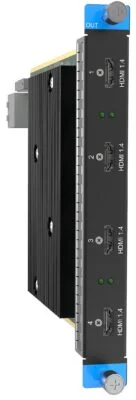

	Output Card – HDMI1.4 Quad HDMI 1.4×4 (Modular for F series) • HDCP 1.4 complicant • SL mode ▫ Up to 2048 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 2048 pixels ▫ Max. output height: 2048 pixels ▫ Connectors 1,2,3 and 4 are all active. • DL mode ▫ Up to 4096 × 1080@60Hz 4:4:4 8-bit ▫ Max. output width: 4096 pixels ▫ Max. output height: 4096 pixels ▫ Connectors 2 and 4 are active, connectors 1 and 3 copy the output on connectors 2 and 4. • Support for VESA/CVT and user timing • Support for single link (default) and dual link modes • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz ▫ 2048 × 1080p@30/48/50/59.94/60Hz ▫ 3840 × 1080p@30/50/59.94/60Hz

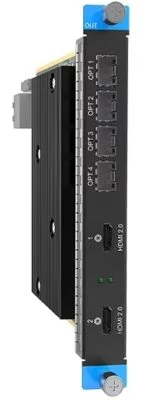

	Output Card – 4K HDMI2.0/OPT (Modular for F series) HDMI 2.0×2 10G OPT×4 • HDMI 2.0: HDCP 2.2 compliant ▫ Up to 4096×2160@60Hz 4:4:4 8-bit ▫ Support DL (default) and 4K connector capacity • DL mode: ▫ Max. output width: 4096 pixels ▫ Max. output height: 4096 pixels ▫ Only two connectors (free combination) can be used in DL mode • 4K mode: ▫ Max. output width: 8192 pixels ▫ Max. output height: 7680 pixels ▫ Two connectors output the same content in 4K mode • OPT 1 and OPT 2 copy the output on HDMI. • OPT 3 and OPT 4 copy the output on OPT1 & OPT2. • Support for VESA/CVT and user timings • Common resolutions ▫ 1920 × 1080p@30/48/50/59.94/60Hz ▫ 2048 × 1080p@30/48/50/59.94/60Hz ▫ 3840 × 1080p@30/50/59.94/60Hz ▫ 3840 × 2160p@30/50/59.94/60Hz
AUX

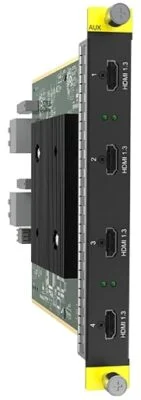

	AUX – HDMII Output Card HDMI1.3×4 • HDCP 1.4 compliant ▫ Up to 2048×1080@60Hz 4:4:4 8-bit ▫ Max. output width: 2048 pixels ▫ Max. output height: 2048 pixels • Support for VESA/CVT and user timings • Common resolutions ▫ 1920×1080p@30/48/50/59.94/60Hz

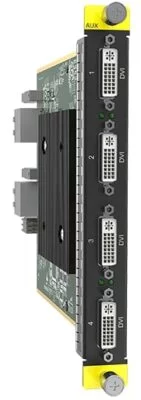

	AUX – SL-DVI Output Card DVI1.3×4 • HDCP 1.4 compliant ▫ Up to 2048×1080@60Hz 4:4:4 8-bit ▫ Max. output width: 2048 pixels ▫ Max. output height: 2048 pixels • Support for VESA/CVT and user timings • Common resolutions ▫ 1920×1080p@30/48/50/59.94/60Hz
