Tổng hợp các linh kiện để có một màn hình led hoàn chỉnh

Ngày nay với sự phát triển vượt bậc của công nghệ 4.0 thì việc sử dụng màn hình led không còn điều gì quá là xa lạ với các chương trình hội thảo, hội trường hay sân khấu sự kiện nữa cả. Ai cũng biết là lắp đặt một màn hình led cần phải có nhiều các linh kiện vật tư đi kèm thì mới hoàn chỉnh được một màn hình. Vậy để có một màn hình led chuẩn cần có những linh kiện nào? Bài viết dưới đây sẽ trả lời câu hỏi đó!

Màn hình led hoàn chỉnh

Module led:

Màn hình LED được cấu thành khi ghép các tấm module LED lại với nhau. Bên trong màn sẽ có nguồn điện, quạt và một số dây dẫn kết nối. Bên ngoài là cấu trúc khung vững chắc bảo vệ màn hình và các thiết bị bên trong.

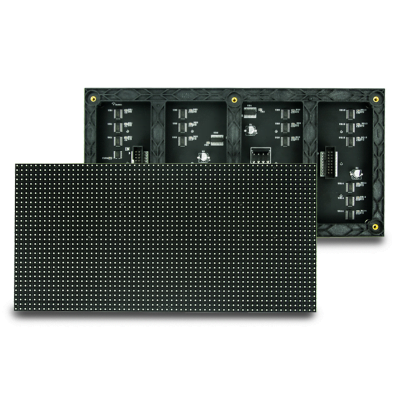

Module led là linh kiện cấu thành nên màn hình led

Module LED là loại phụ kiện sử dụng công nghệ Surface-mount (SMT) – công nghệ dán bề mặt và gắn chip led trên bo mạch in (PCB). Nó được thiết kế để hoạt động riêng rẽ hoặc cắm vào thiết bị tương thích nào đó. Module led với công nghệ mới nhất cho hình ảnh rõ nét, màu sắc đẹp, độ sáng ổn định và độ phân giải cao. Ngoài ra, phụ kiện này còn có độ bền cao với công suất lên đến 2.16W/con và đặc biệt là an toàn khi sử dụng mà giá cả lại rất phải chăng.

Module led có nhiều loại và hiện được ứng dụng rộng rãi trong cuộc sống. Trong đó phổ biến nhất là module màn hình led với 2 dòng sản phẩm chính đó là màn hình LED trong nhà và ngoài trời. Module màn hình led có kích thước đa dạng và bao gồm: module Led P2, module Led P3, module Led P4 đến module Led P10, P20…

Card điều khiển:

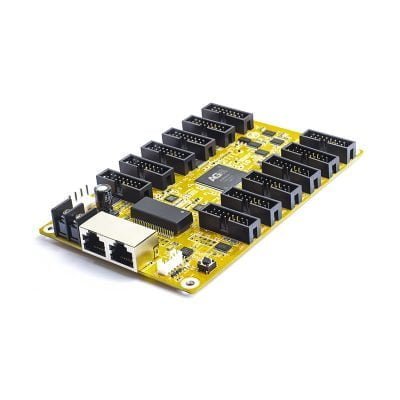

Card điều khiển màn hình led

Card điều khiển màn hình LED còn được gọi là bộ điều khiển màn hình, dùng để điều khiển hiển thị LED. Nó có chức năng thu và nhận các hình ảnh, video từ máy tính hoặc đầu tín hiệu khi có hiển thị của giao diện DVI. Dựa vào nguyên lí hoạt động của hệ thống điều khiển, màn hình hiển thị LED có thể sẽ được phân vùng và hiển thị dữ liệu các định dạng.

Card điều khiển được chia làm 2 loại: Card điều khiển đồng bộ và card điều khiển không đồng bộ.

Card điều khiển không đồng bộ: Đối với bộ điều khiển không đồng bộ thì sử dụng card LED một màu, ba màu và full màu. Dùng hiển thị văn bản, ký hiệu đối với bộ điều khiển một màu và ba màu. Còn khi để hiển thị được đồ họa, hình ảnh động, video thì chúng ta sẽ dùng bộ điều khiển full màu.

Card điều khiển đồng bộ: Được dùng chủ yếu chi đồ họa, thông báo trong thời gian thực và hiển thị video. Bộ điều khiển màn hình đồng bộ dùng được cả cho màn hình trong nhà và ngoài trời. Nó điều khiển màn hình hiển thị cùng lúc với màn hình máy tính với tốc độ quét ít nhất 60 khung hình/1 giây.

Bộ xử lý hình ảnh:

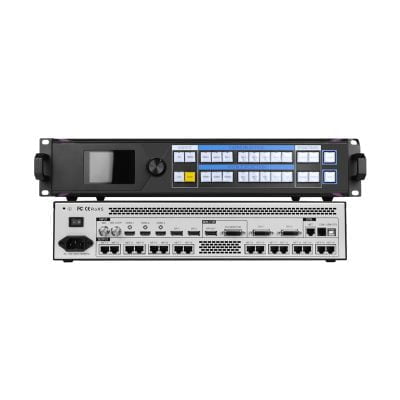

Bộ xử lý hình ảnh màn hình led

Bộ xử lý hình ảnh (hay Video Processor) là thiết bị điều khiển và xử lý hình ảnh cho màn hình LED. Chúng có thể thay đổi định dạng của độ phân giải, màu sắc và tỷ lệ hình ảnh.

Bộ điều khiển hình ảnh được tích hợp công nghệ xử lý tín hiệu độ nét cao để xử lý hình ảnh và video. Nó có thể đồng thời nhận và xử lý nhiều tín hiệu đầu vào khác nhau để hiển thị ra màn hình với chất lượng full HD hoặc full color.

Trong việc lắp đặt một màn hình led thì bộ xử lý hình ảnh là một linh kiện không thể thiếu bởi nó góp phần giúp các bạn trình chiếu hình ảnh từ máy tính, laptop, điện thoại, máy tính bảng hay thậm chí các nguồn có sẵn như USB,…

Bộ chuyển đổi nguồn điện:

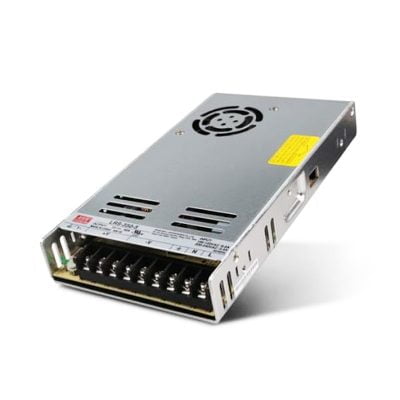

Bộ nguồn

Bộ nguồn điện được sử dụng để biến đổi dòng điện xoay chiều 220 V hoặc 110 V thành tất cả các loại dòng điện trực tiếp để hỗ trợ các mạch khác nhau sử dụng năng lượng điện phù hợp.

Trên 90% các module led từ các nhà máy sản xuất hiện nay đều sử dụng dòng điện một chiều với trá trị là 5V. Để có thể chuyển từ dòng điện lưới 220/110 chúng ta đều cần có bộ chuyển đổi nguồn này.

Các vật tư khác ( khung sắt, cabin, dây cáp…)

Cabinet led: là một loại nhôm đúc hay khung sắt định hình dùng để lắp ráp những tấm module led cùng với các linh kiện đi kèm như card, nguồn trong đó. Đây là một sản phẩm dùng để bảo vệ những linh kiện của màn hình led không gặp phải sự cố hay thậm chí là việc di chuyển cũng sẽ dễ dàng hơn bao giờ.

Khung sắt, dây cáp, vật tư khác: Một màn hình không thể nào dựng thẳng đứng được nếu không có khung sắt. Hay thậm chí là dây cáp đết kết nối giữa các tấm module với nhau không hiển thị lỗi khi trình chiếu. Ngoài ra còn một vài những linh kiện khác, để hiểu rõ hơn về vấn đề này, hãy truy cập https://skv.lighting để được tư vấn kỹ hơn.
